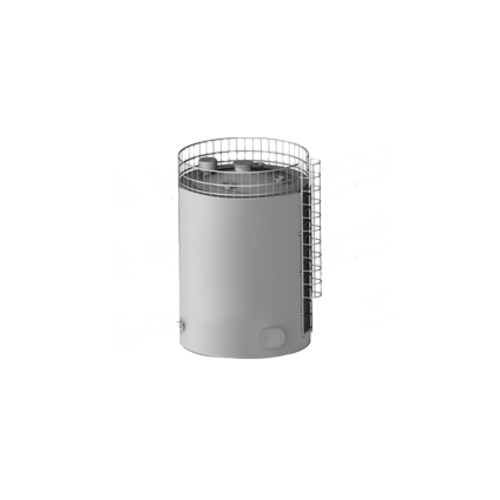

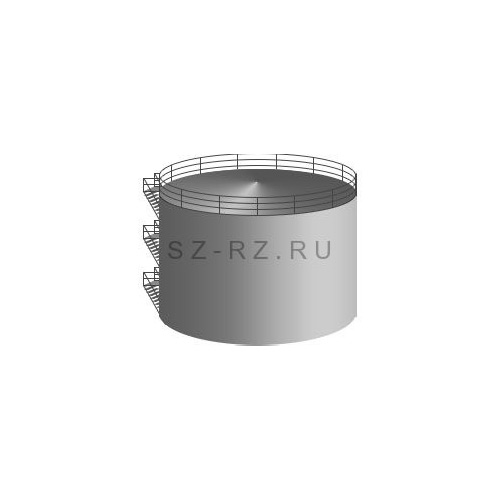

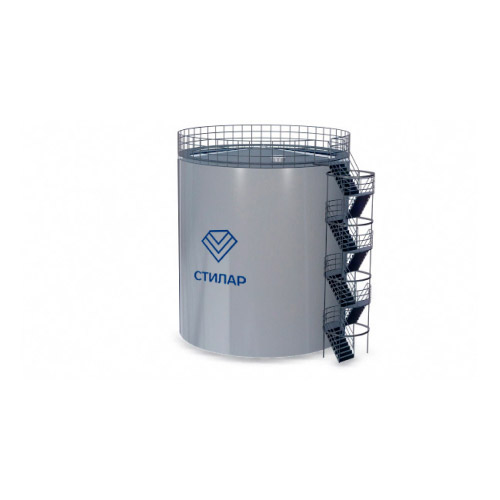

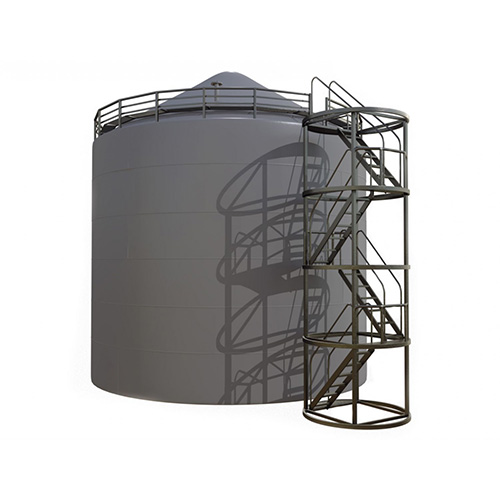

Резервуары вертикальные стальные РВС 700 м3 от производителей

  • Поставщиков: 19
  • Выдача КП: от 1 часа
  • Поставка: от 12 дней
  • Цена ниже: до 15%*



*через Эквимаркет согласно опросам покупателей за май-июнь 2022.





  • Назначение: прием, хранение и раздача темных и светлых нефтепродуктов, воды, водных растворов, а также химических жидкостей
  • Объем: 700 м3
  • Диаметр: 10 430 - 12 330 мм
  • Высота: 9 000 - 6 000 мм
  • Масса: 20 687 - 29 400 кг
Отправить запрос 19 поставщикам

Технические характеристики

Параметры резервуара РВС-700Ед изм.Значения:
Номинальный объем м³700
Внутренний диаметр стенкимм10 430 — 12 330
Высота стенкимм9 000 — 6 000
Плотность продукта.т/м³ 1,0
Расчетная высота наливамм8940
Стенка РВС–700:
Количество поясовшт6
Припуск на коррозиюмм1,0
Толщина верхнего поясамм5
Толщина нижнего поясамм5
Днище РВС–700:
Количество окраекшт
Припуск на коррозиюмм1,0
Толщина центральной частимм5
Толщина окраекмм
Крыша РВС–700:
Количество балок.шт
Припуск на коррозию, мм
Несущий элемент
Толщина настиламм4
Масса конструкций РВС 700:
Стенкакг11676
Днищекг3479
Крышакг5778
Лестницакг1688
Площадки на крышекг1369
Люки и патрубкикг706
Комплектующие конструкциикг104
Каркасы и упаковкакг3200
Всего:кг20 687 — 29 400

Назначение

РВС 700 м3 (резервуар вертикальный стальной) – это наземные стальные вертикальные герметичные емкости цилиндрической формы разной высоты и диаметра, предназначенные для приема, хранения и выдачи различных жидкостей (вода, жидкие пищевые или агрессивные химические продукты, минеральные удобрения, нефтепродукты). При необходимости резервуары объединяют в так называемый «резервуарный парк» — комплекс взаимосвязанных отдельных или групп резервуаров.

Видеообзор РВС

Область применения

Вертикальные цилиндрические резервуары РВС-700 используются в нашей стране предприятиями нефтяной и нефтеперерабатывающей отрасли для приема, хранения и выдачи сырой нефти и различных нефтепродуктов. Этот наиболее практичный вид наземных резервуаров, подходящий для:

  • любых светлых и темных нефтепродуктов (бензин, керосин, дизельное топливо, битум, мазут и т.д.);
  • различных продуктов химической промышленности (ацетоны, кислоты, спирты, мономеры, их циклические производные, аммиачная вода и др.);
  • питьевой воды, а также для технической воды пожарных резервуаров (противопожарного запаса);
  • жидких продуктов пищевой промышленности (сырья для производства продуктов питания, растительных масел, виноматериалов, сиропов и многие другие продукты).

Конструкция РВС 700

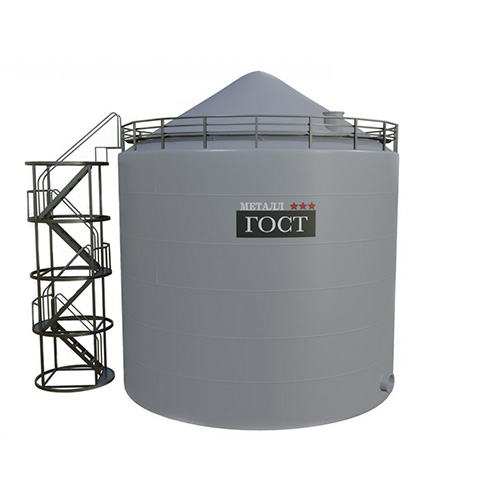

РВС 700 имеет цилиндрическую форму и конструктивно состоит из:

  • металлической стенки с врезками для люков и патрубков;
  • плоского днища;
  • стационарной крыши;
  • понтона (при необходимости);
  • лестниц с площадками и ограждениями;
  • люки, патрубки. При необходимости другое технологическое оборудование.

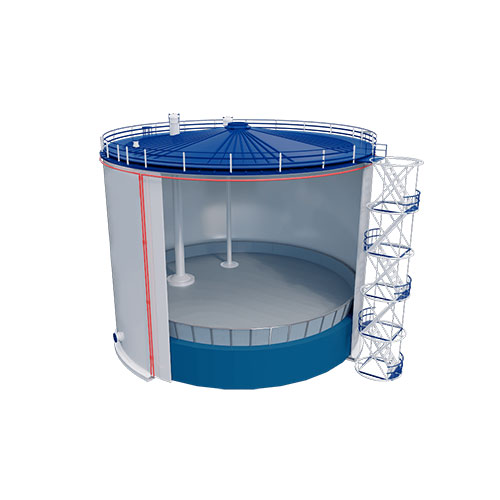

Конструкция РВСП 700

Резервуар РВСП-700 оборудован дном плоской формы и понтоном. Стенки имеют форму цилиндра. Тип крыши изделия — стационарный. Для доступа к крыше установлена металлическая лестница и мостик наверху. Резервуар имеет дополнительное техническое оборудование.

Все стальные металлические емкости (резервуары) и другое оборудование выпускается согласно ГОСТам. Отличаются стойкостью ко внешним природным воздействиям. Пробоотборники и люки-лазы имеют по два типа конструкции — для разных климатических условий (умеренных и суровых). Дыхательные клапаны, располагающиеся на крыше вертикального резервуара, приспособлены к климаты самых холодных регионов России.

Конструкция днища РВС 700

Резервуар РВС-700 имеет плоское днище без окраек, выполненное из углеродистой стали марки ВСт3пс5. Оно изготавливается с применением технологии рулонирования на заводе резервуарных металлоконструкций.

Толщина листа – 5 мм. Данный параметр увеличивает сопротивление деформациям в днища, из-за которой могут образовываться неровности в ходе прокатки листов и их сваривания. Кроме того, толщина в 5 мм улучшает геометрическую форму днища.

Конструкция стенки РВС 700

Стенка резервуара РВС-700 представляет собой замкнутую цилиндрическую оболочку, изготовленную рулонированием. Полотнище стенки прямоугольной формы. Оно имеет прямолинейные кромки, сварено из отдельных листов каждый размером 1,5 на 6 метров.

В процессе заводского производства листовые стыки выполняются с разбежкой. На продольных швах, находящихся в зоне начальной и конечной кромок, имеются недоваренные участки. В этих местах производится сварка зубчатого монтажного стыка.

Высота и радиус цилиндрической формы стенки зависит от объема резервуара. Стенка резервуара РВС-700 разделена по высоте на отдельные пояса. Ширина каждого такого пояса равна ширине листов, из которых изготовлен резервуар, и составляет 1,5 метра. Нумерация поясов производится от днища.

Конструкция крыши РВС 700

Крыша представляет собой поверхность в форме конуса под углом 15-30 градусов, гладкой структуры. Изготовление осуществляется на заводе посредством полотнищ, выполненных методом рулонирования.

Подобно днищу, крышу делают с помощью отдельных листов. В результате получают пластину в форме круга. Имеется секторальным вырезом. Именно он дает возможность стянуть кромки плоского полотна, придав ему коническую форму, и получить в итоге крышку резервуара.

Исполнение

РВС 700 по исполнению бывают 3-ех видов:

  • Со стационарной крышей
  • Со стационарной крышей и понтоном под ней — РВСП 700
  • С плавающей крышей — РВСПК 700

Плавающая крыша при наполнении и опорожнении емкости поднимается и опускается по специальным направляющим. За счет такой конструкции уменьшаются потери от испарения нефтепродуктов. Также исключается возможность возгорания нефтепродуктов.

В зависимости от климатических условий РВС 700 изготавливается из следующего металла:

  • Малоуглеродистая сталь Ст3. При температуре эксплуатации не ниже — 40 градусов;
  • Низколегированная сталь 09Г2С. Применяется при температуре эксплуатации ниже — 40 градусов;
  • Нержавеющая сталь. Резервуары из нержавейки изготавливаются для хранения питьевой воды.

По технологии изготовления РВС 700 бывают листовые и рулонные.

При листовой сборке, основная работа выполняется на объекте. На заводе только делаются специальные заготовки в виде согнутых листов металла. Данные заготовки транспортируют на объект, где производиться монтаж на заранее подготовленный железобетонный фундамент. Из закругленных листов пояс-за-поясом изготавливается вертикальный резервуар.

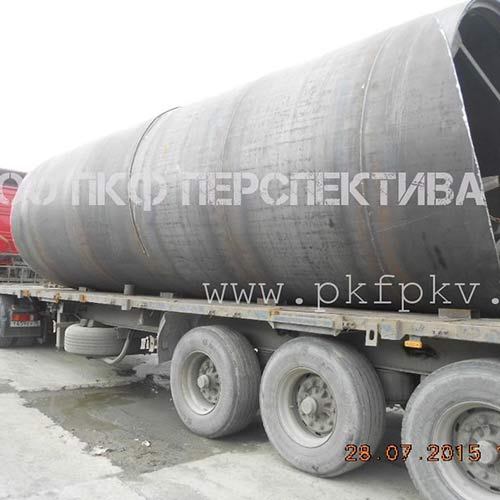

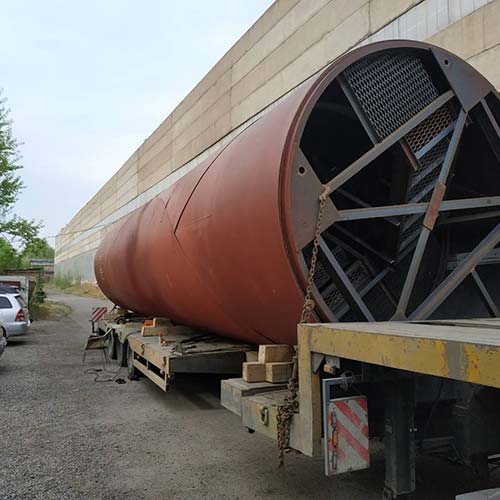

При рулонной технологии, основная работа проходит на заводе. Количество сварочных работ на объекте, при монтаже сводиться к минимуму. Стенка резервуара, днище и крыша полностью изготавливаются на заводе при помощи автоматической сварки. Готовые металлоконструкции сворачивают в рулон и транспортируются на объект. Монтаж сводиться к развертыванию рулонов и сварке крыши с днищем к стенке резервуара.

Защита РВС 700 от внешних воздействий

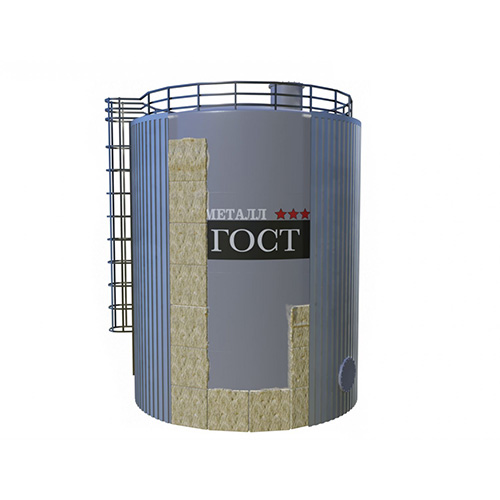

При необходимости резервуары утепляются, возможен монтаж системы внутреннего обогрева. Толщина теплоизоляции, мощность обогревательной установки подбирается согласно климатическому району, типу жидкости, которую планируется хранить. Антикоррозионная защита выполняется посредством таких типов покрытий:

  • эпоксидных, устойчивых к агрессивным средам;
  • 2-компонентных полиуретановых, отлично выдерживающих динамические, вибрационные воздействия;
  • однокомпонентных на основе полиуретана.

Такая обработка применяется также на емкостях ЕП, ЕПП, БАГВ, РГС. Перед нанесением антикоррозионных покрытий поверхности следует обработать грунтовкой.

Комплектация и оборудование

  • клапан дыхательный;
  • клапан дыхательный механический;
  • совмещенный механический дыхательный клапан;
  • клапан предохранительный гидравлический;
  • незамерзающий дыхательный клапан механический;
  • клапан дыхательный закрытого типа;
  • краны сифонные;
  • патрубок замерного люка;
  • люки замерные;
  • хлопушки;
  • механизмы управления хлопушками;
  • огневые преградители;
  • патрубки приемо-раздаточные;
  • патрубки вентиляционные;
  • пробоотборник секционный;
  • приемо-раздаточные устройства;
  • плавающие заборные устройства;
  • генераторы пены средней кратности;
  • шарниры чугунные;
  • трубы подъемные;
  • патрубки зачистные;
  • монтажные патрубки.

Дополнительным оборудованием для резервуара могут быть лестницы, патрубки, люки и площадки для обслуживания, краны, измерительные приборы.
