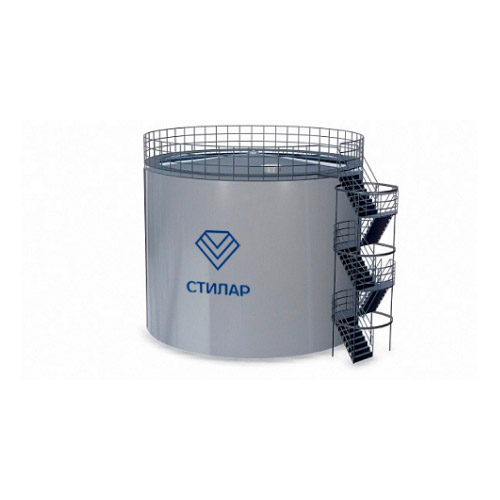

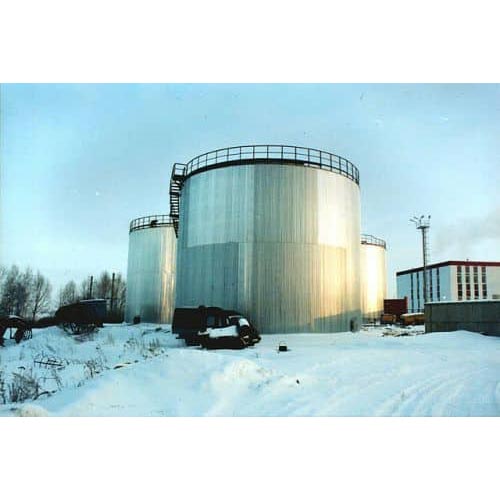

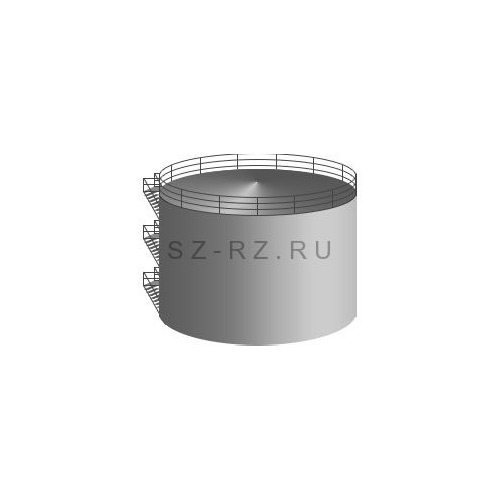

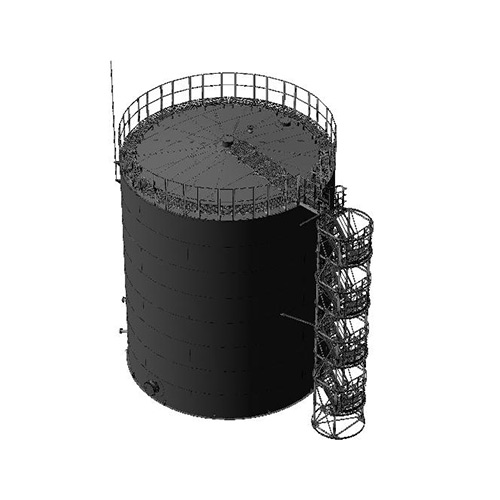

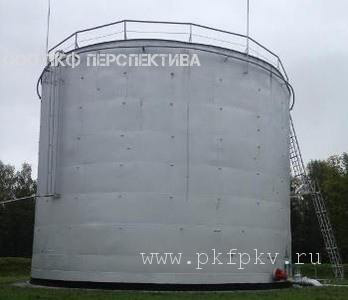

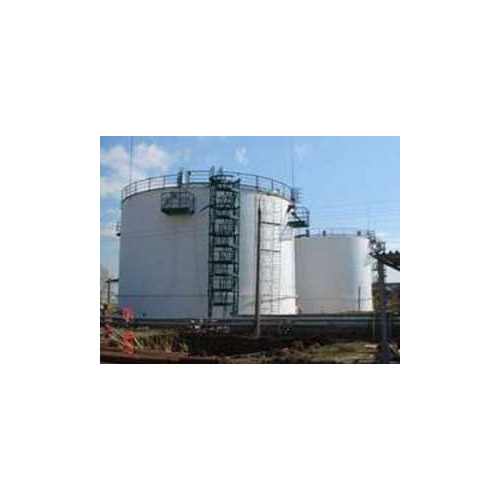

Резервуары вертикальные стальные РВС 2000 м3 от производителей

  • Поставщиков: 19
  • Выдача КП: от 1 часа
  • Поставка: от 12 дней
  • Цена ниже: до 15%*



*через Эквимаркет согласно опросам покупателей за май-июнь 2022.





  • Назначение: прием, хранение и раздача темных и светлых нефтепродуктов, воды, водных растворов, а также химических жидкостей
  • Объем: 2 000 м3
  • Диаметр: 15 180 мм
  • Высота: 11 920 - 12 000 мм
  • Масса: 54 897 - 62 800 кг
Отправить запрос 19 поставщикам

Технические характеристики

Параметры резервуараЕдиница измеренияРВС-2000
Номинальный объёмм³2000
Внутренний диаметр стенкимм15180
Высота стенкимм11 920 — 12 000
Плотность продуктакг/ м³1000
Расчётная высота наливамм11420
Стенка РВС
Количество поясовшт.8
Припуск на коррозиюмм1
Толщина верхнего поясамм6
Толщина нижнего поясамм6
Днище РВС
Количество окраекшт.7
Припуск на коррозиюмм1
Толщина центральной частимм7
Толщина окраекмм7
Крыша РВС
Припуск на коррозиюмм1
ТипКоническая каркасная
Толщина настиламм5
Масса конструкций РВС
Стенкакг27350
Днищекг9100
Крышакг10058
Лестницакг3641
Площадки на крышекг2300
Люки и патрубкикг1100
Комплектующие конструкциикг1750
Всегокг54 897 — 62 800

Назначение

Вертикальные резервуары РВС-2000 м3 используются для хранения светлых и темных нефтепродуктов, дизельного топлива, мазута, битума, технической воды и других жидкостей плотностью не более 1 т/м3 и рабочей температурой до +95ºС. Рабочий объем 2000 м³.

В собранном виде резервуары вертикальные стальные представляют собой наземную вертикальную цилиндрическую емкость с плоским днищем и крышей. Мы предлагаем производство по индивидуальным проектам, которые учитывают все тонкости и нюансы будущей эксплуатации изделия. Основными характеристиками при выборе и проектировании таких резервуаров являются общие габариты, номинальный объем, толщина металла и места расположения основных технологических элементов.

Видеообзор РВС

Область применения

Вертикальные стальные резервуары используются во всех сферах промышленности в нефтегазовой сфере, в сельском хозяйстве и прочих сферах. Также, вертикальный резервуар может использоваться как противопожарная емкость, для хранения противопожарного запаса воды.

Резервуар РВС — является самым дешевым видом хранилищ. Быстро возводим. Занимает значительно меньше места, чем горизонтальный стальной резервуар.

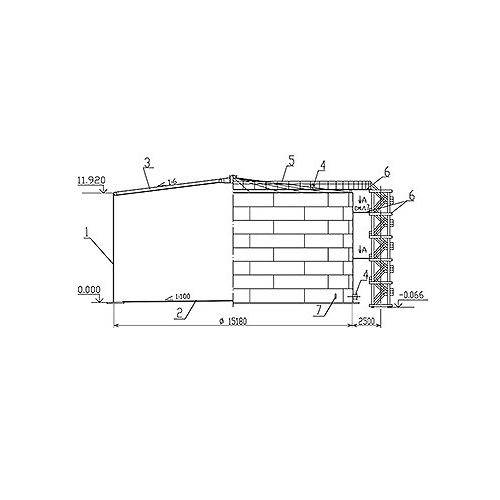

Конструкция РВС 2000

РВС 2000 имеет цилиндрическую форму и конструктивно состоит из:

  • металлической стенки с врезками для люков и патрубков;
  • плоского днища;
  • стационарной крыши;
  • понтона (при необходимости);
  • лестниц с площадками и ограждениями;
  • люки, патрубки. При необходимости другое технологическое оборудование.

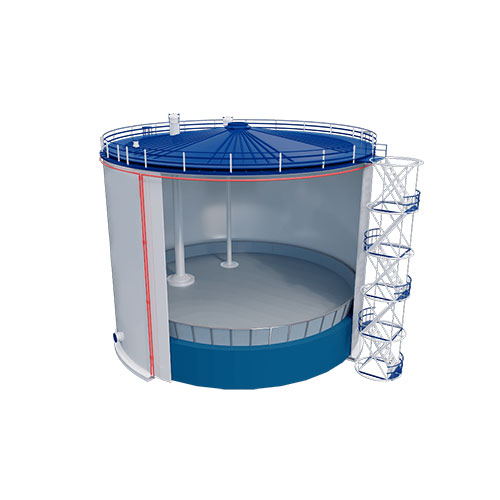

Конструкция РВСП 2000

Конструктивно понтоны для вертикальных цилиндрических резервуаров подразделяют на три вида:

  • 1 вид – понтонного типа с открытыми отсеками;
  • 2 вид – поплавкового типа из рулонных заготовок;
  • 3 вид – поплавкового типа «Альпон» из сборных алюминиевых элементов.

Для РВСП 1000 м³ используют понтоны всех трёх видов. Понтоны 1 вида (понтонного типа с открытыми кольцевыми отсеками) по конструктивному решению являются наиболее простыми.

Эти защитные плавающие внутренние крыши понтонного типа состоят из настила и кольцевых рёбер, которые образуют открытые отсеки. Их выполняют из центральной части настила (рулонированное полотнище в виде восьмиугольного очертания и 6 или 8 коробов, состоящих из стенок и днища).

Жёсткость всей конструкции понтона, необходимую при движении во время слива или налива продукта в резервуар, придают именно кольцевые отсеки. Кроме того, они также создают необходимый запас плавучести (на случай затопления центральной части).

В центре резервуара расположена направляющая труба, которая прикреплена к днищу резервуара. Она предусмотрена для того, чтобы избежать возможного поворота понтона во время его перемещения в резервуаре. В своём нижнем положении понтон опирается на прикреплённые к стенке резервуара кронштейны и на консоль направляющей трубы.

Между понтоном и стенкой резервуара имеется укрепляющий затвор, расположенный в зазоре величиной 200 мм.

Конструкция днища РВС 2000

Днище — это плоская конструкция, состоящая из листов, стали, сваренных в полотнище требуемого размера, состоящие из центральной части и кольцевых окраек.

Конструкция стенки РВС 2000

Стенка, крыша и днище РВС-2000 производятся из горячекатанных стальных листов. Размер листов зависит от элемента. Например, для цилиндрической стенки берутся полотнища размером 1490х5990 мм, далее используемые листы стали свариваются в полотнища и сворачиваются на стенде рулонирования.

Конструкция крыши РВС 2000

Крыша представляет собой коническую поверхность, изготовленную с рекомендуемой величиной уклона 1:6 — 1:12. Применение каркасных конических крыш рекомендуется для резервуаров диаметром свыше 10 до 30 м. Каркасные конические крыши изготавливают в виде щитов, состоящих из элементов каркаса и настила соединённых между собой, а так же каркасном, в виде элементов каркаса и настила, не приваренного к каркасу.

Исполнение

РВС 2000 по исполнению бывают 3-ех видов:

  • Со стационарной крышей
  • Со стационарной крышей и понтоном под ней — РВСП 2000
  • С плавающей крышей — РВСПК 2000

Плавающая крыша при наполнении и опорожнении емкости поднимается и опускается по специальным направляющим. За счет такой конструкции уменьшаются потери от испарения нефтепродуктов. Также исключается возможность возгорания нефтепродуктов.

В зависимости от климатических условий РВС 2000 изготавливается из следующего металла:

  • Малоуглеродистая сталь Ст3. При температуре эксплуатации не ниже — 40 градусов;
  • Низколегированная сталь 09Г2С. Применяется при температуре эксплуатации ниже — 40 градусов;
  • Нержавеющая сталь. Резервуары из нержавейки изготавливаются для хранения питьевой воды.

По технологии изготовления РВС 2000 бывают листовые и рулонные.

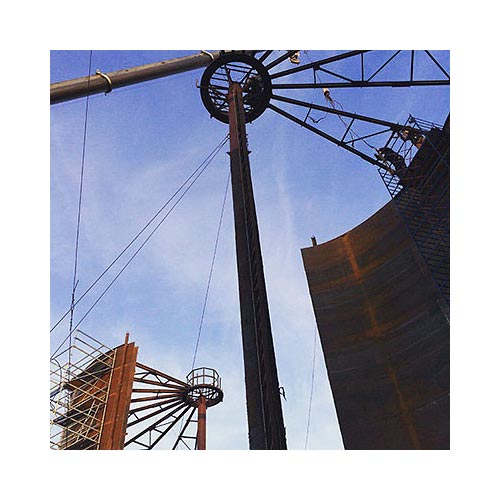

При листовой сборке, основная работа выполняется на объекте. На заводе только делаются специальные заготовки в виде согнутых листов металла. Данные заготовки транспортируют на объект, где производиться монтаж на заранее подготовленный железобетонный фундамент. Из закругленных листов пояс-за-поясом изготавливается вертикальный резервуар.

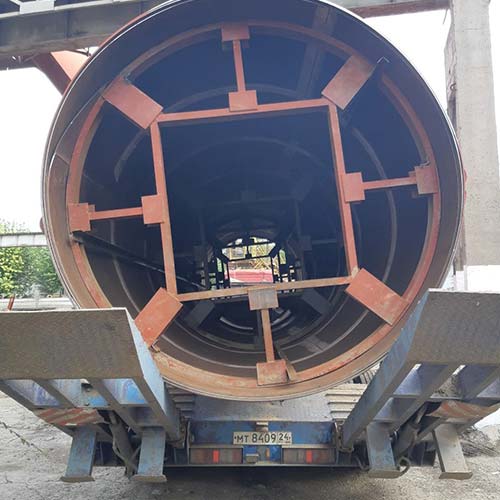

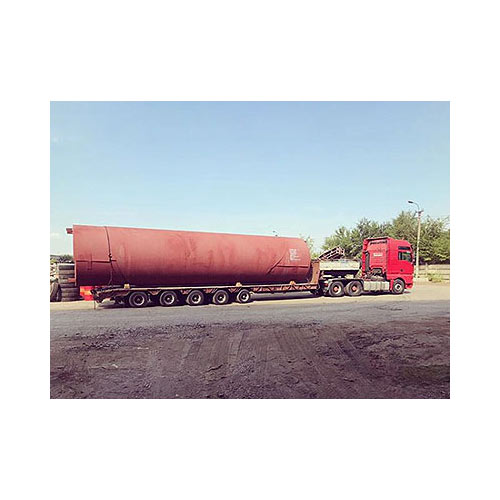

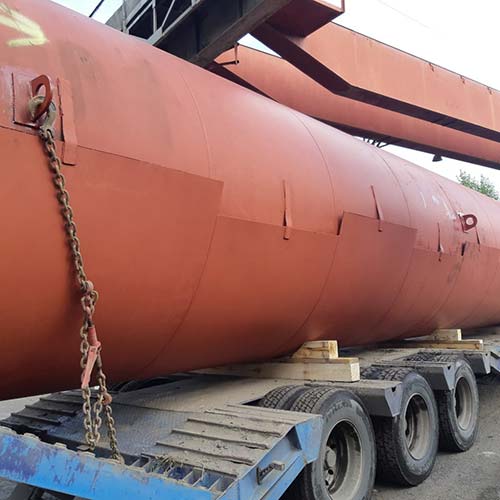

При рулонной технологии, основная работа проходит на заводе. Количество сварочных работ на объекте, при монтаже сводиться к минимуму. Стенка резервуара, днище и крыша полностью изготавливаются на заводе при помощи автоматической сварки. Готовые металлоконструкции сворачивают в рулон и транспортируются на объект. Монтаж сводиться к развертыванию рулонов и сварке крыши с днищем к стенке резервуара.

Комплектация и оборудование

По требованию заказчика дополнительно можно предусмотреть:

  • Внутреннее и внешнее покрытие антикоррозийными материалами по всей площади поверхности резервуара;
  • Покраску резервуара;

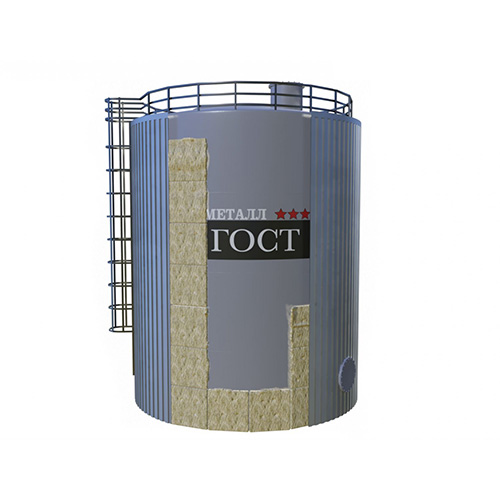

  • Обогрев и теплоизоляцию резервуара;
  • Резервуарное оборудование — уровнемеры, дыхательные клапаны, противопожарное оборудование, люки, патрубки и прочее.
