Резервуары вертикальные стальные РВС 5000 м3 от производителей

  • Поставщиков: 19
  • Выдача КП: от 1 часа
  • Поставка: от 12 дней
  • Цена ниже: до 15%*



*через Эквимаркет согласно опросам покупателей за май-июнь 2022.





  • Назначение: прием, хранение и раздача темных и светлых нефтепродуктов, воды, водных растворов, а также химических жидкостей
  • Объем: 5 000 м3
  • Диаметр: 18 980 -  22 800 мм
  • Высота: 18 000 - 12 000 мм
  • Масса: 117 383 - 163 000 кг
Отправить запрос 19 поставщикам

Технические характеристики

Параметры резервуараЕдиница измеренияРВС-5000
Номинальный объёмм³5000
Внутренний диаметр стенкимм18 980 —  22 800
Высота стенкимм18 000 — 12 000
Плотность продуктакг/ м³850-1170
Расчётная высота наливамм10000
Стенка РВС
Количество поясовшт.8
Припуск на коррозиюмм3
Толщина верхнего поясамм10
Толщина нижнего поясамм12
Днище РВС
Количество окраекшт.25
Припуск на коррозиюмм3
Толщина центральной частимм9
Толщина окраекмм10
Крыша РВС
Припуск на коррозиюмм2
ТипКаркасная коническая
врывозащищенная
Толщина настиламм6
Масса конструкций РВС
Стенкакг75015
Днищекг31686
Крышакг25831
Лестницакг3803
Площадки на крышекг4853
Люки и патрубкикг2600
Комплектующие конструкциикг19256
Всегокг117 383 — 163 000

Назначение

Резервуары вертикальные стальные РВС применяются для хранения, а также приема и выдачи нефтепродуктов, ГСМ, технической и питьевой воды, дождевых стоков, битума и т. д.

Видеообзор РВС

Область применения

Резервуары объемом 5000 м3 для нефти и нефтепродуктов являются незаменимым и проверенным временем методом хранения углеводородов на нефтяных базах, перерабатывающих заводах, предприятиях химической отрасли и как резерв для дизельного топлива на котельных и электростанциях.

Конструкция РВС 5000

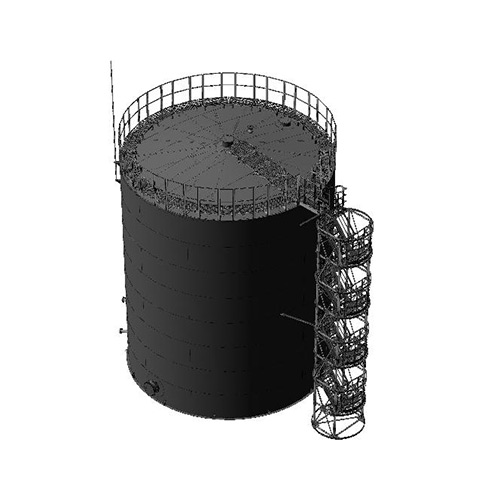

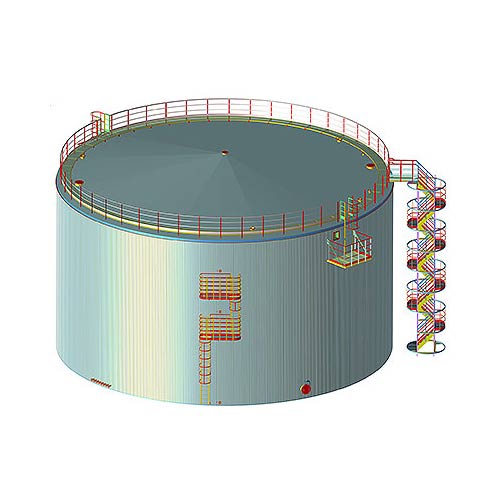

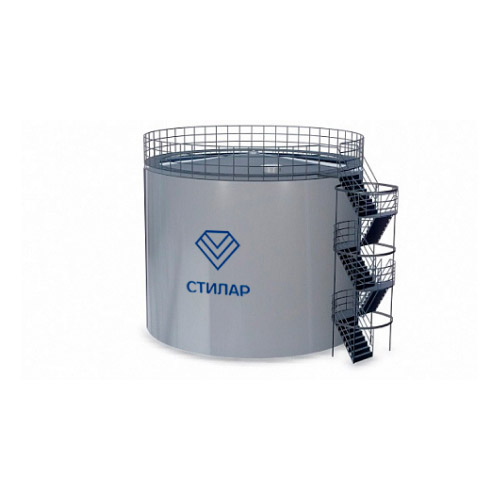

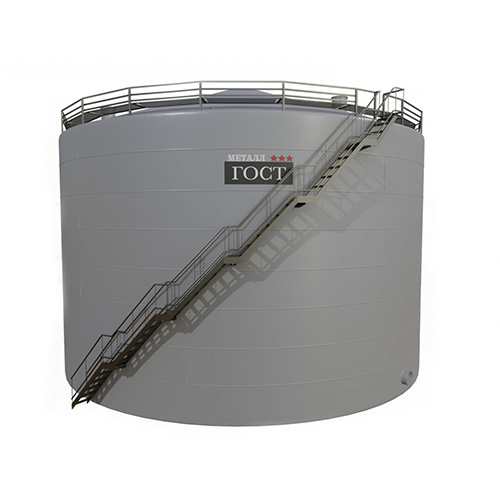

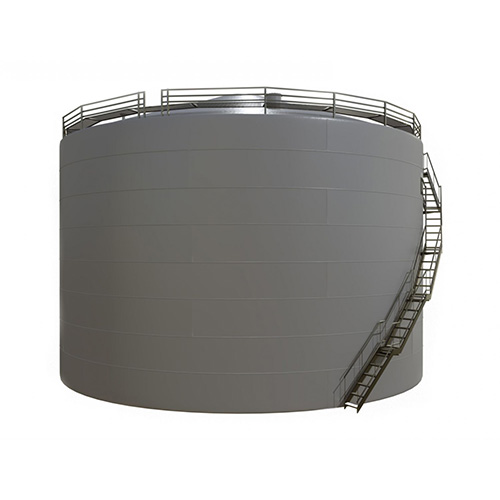

Резервуар РВС-5000 оборудован дном плоской формы. Стенки имеют форму цилиндра. Тип крыши изделия — стационарный. Для доступа к крыше установлена металлическая лестница и мостик наверху. Резервуар имеет дополнительное техническое оборудование.

Все стальные металлические емкости (резервуары) и другое оборудование выпускается согласно ГОСТам. Отличаются стойкостью ко внешним природным воздействиям. Пробоотборники и люки-лазы имеют по два типа конструкции — для разных климатических условий (умеренных и суровых). Дыхательные клапаны, располагающиеся на крыше вертикального резервуара, приспособлены к климату самых холодных регионов России.

Конструкция РВСП 5000

Резервуар РВС-5000 оборудован дном плоской формы. Стенки имеют форму цилиндра. Тип крыши изделия — стационарный. Для доступа к крыше установлена металлическая лестница и мостик наверху. Резервуар имеет дополнительное техническое оборудование.

Все стальные металлические емкости (резервуары) и другое оборудование выпускается согласно ГОСТам. Отличаются стойкостью ко внешним природным воздействиям. Пробоотборники и люки-лазы имеют по два типа конструкции — для разных климатических условий (умеренных и суровых). Дыхательные клапаны, располагающиеся на крыше вертикального резервуара, приспособлены к климату самых холодных регионов России.

Конструкция днища РВС 5000

Данная модель резервуаров имеет днище в форме конуса, уклон которого по направлению от центра составляет 1:100. У днища имеется центр, а также окрайки, материалом для изготовления которых служит ВСт2пс2. Центр днища выполнен по технологии рулонирования. Для изготовления полотнища применяют пластины из стали (5 мм), соединения — сварные, учитывая антикоррозийный припуск. Окрайки (отдельные листы стали) расположены по контуру центра.

Конструкция стенки РВС 5000

При изготовлении стенок резервуара РВС-200 также применяется рулонирование. Поверхность стенок изготавливается путем соединения стальных листов прямоугольной формы. Их размеры составляют – 1,5 м на 6,0 м.

Стыки расположенные вертикально изготавливаются с разбежкой, а продольные располагаются в зонах начальной и конечной кромки. Специально недоваренные участки позволяют осуществлять монтаж зубчатых стыков.

Объем резервуара зависит от диаметра и высоты конструкции. Поверхность стенок подразделяется на пояса шириной 1.5 метра. Каждый пояс пронумеровывается по порядку, начиная с самого нижнего листа.

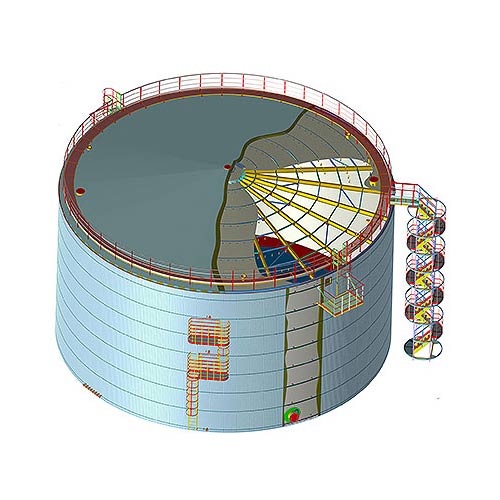

Конструкция крыши РВС 5000

Резервуарные крыши стационарного типа производятся на заводе и имеют вид полотен, скатываемых в рулоны или отдельных щитов для секторов.

Каркас покрытия для крыши этой модификации стальных резервуаров выполнен в виде конуса с ребрами жесткости. Данная конструкция кровли может производиться из деталей (щитов) полной заводской готовности, а также — из настила и отдельных каркасных деталей.

Исполнение

РВС 5000 по исполнению бывают 3-ех видов:

  • Со стационарной крышей
  • Со стационарной крышей и понтоном под ней — РВСП 5000
  • С плавающей крышей — РВСПК 5000

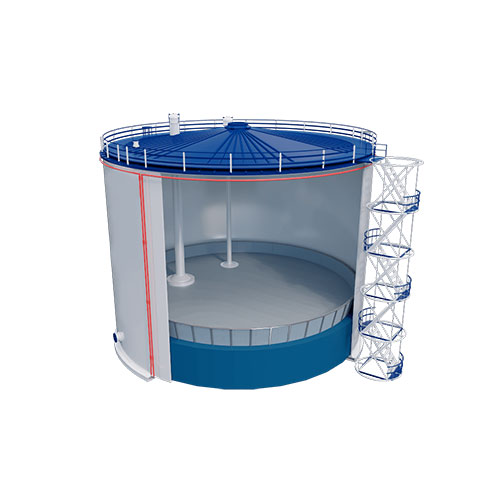

Плавающая крыша при наполнении и опорожнении емкости поднимается и опускается по специальным направляющим. За счет такой конструкции уменьшаются потери от испарения нефтепродуктов. Также исключается возможность возгорания нефтепродуктов.

В зависимости от климатических условий РВС 5000 изготавливается из следующего металла:

  • Малоуглеродистая сталь Ст3. При температуре эксплуатации не ниже — 40 градусов;
  • Низколегированная сталь 09Г2С. Применяется при температуре эксплуатации ниже — 40 градусов;
  • Нержавеющая сталь. Резервуары из нержавейки изготавливаются для хранения питьевой воды.

По технологии изготовления РВС 5000 бывают листовые и рулонные.

При листовой сборке, основная работа выполняется на объекте. На заводе только делаются специальные заготовки в виде согнутых листов металла. Данные заготовки транспортируют на объект, где производиться монтаж на заранее подготовленный железобетонный фундамент. Из закругленных листов пояс-за-поясом изготавливается вертикальный резервуар.

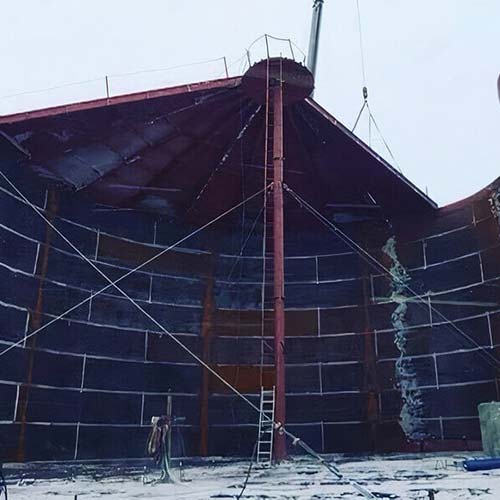

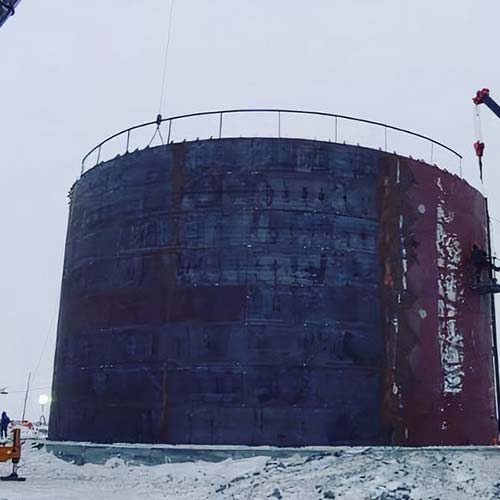

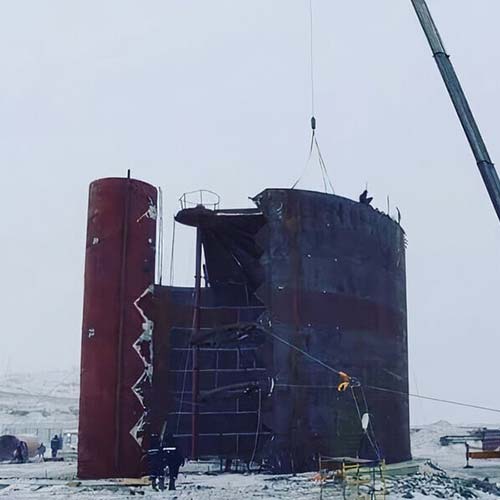

При рулонной технологии, основная работа проходит на заводе. Количество сварочных работ на объекте, при монтаже сводиться к минимуму. Стенка резервуара, днище и крыша полностью изготавливаются на заводе при помощи автоматической сварки. Готовые металлоконструкции сворачивают в рулон и транспортируются на объект. Монтаж сводиться к развертыванию рулонов и сварке крыши с днищем к стенке резервуара.

Комплектация и оборудование

По требованию заказчика дополнительно можно предусмотреть:

  • Внутреннее и внешнее покрытие антикоррозийными материалами по всей площади поверхности резервуара;
  • Покраску резервуара;
  • Обогрев и теплоизоляцию резервуара;
  • Резервуарное оборудование — уровнемеры, дыхательные клапаны, противопожарное оборудование, люки, патрубки и прочее.
