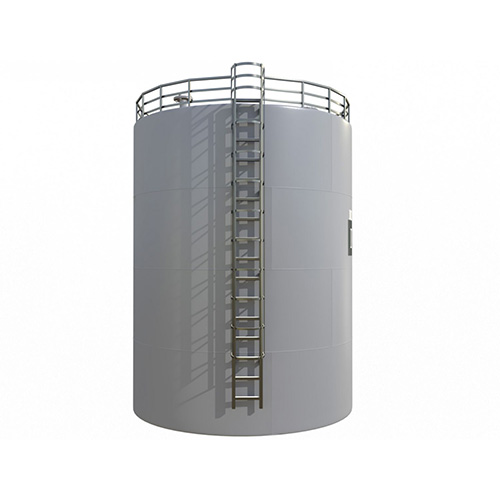

Резервуары вертикальные стальные РВС 100 м3 от производителей

  • Поставщиков: 19
  • Выдача КП: от 1 часа
  • Поставка: от 12 дней
  • Цена ниже: до 15%*



*через Эквимаркет согласно опросам покупателей за май-июнь 2022.





  • Назначение: прием, хранение и раздача темных и светлых нефтепродуктов, воды, водных растворов, а также химических жидкостей
  • Объем: 100 м3
  • Диаметр: 4 730 - 4 790 мм
  • Высота: 5 960 - 6 000 мм
  • Масса: 7 080 - 9 473 кг
Отправить запрос 19 поставщикам

Технические характеристики РВС 100

Параметры резервуараЕдиница измеренияРВС-100
Номинальный объёмм³100
Внутренний диаметр стенкимм4730
Высота стенкимм5960 — 6000
Плотность продуктакг/ м³1000
Расчётная высота наливамм5800
Стенка РВС
Количество поясовшт.4
Припуск на коррозиюмм1
Толщина верхнего поясамм5
Толщина нижнего поясамм5
Днище РВС
Количество окраекшт.
Припуск на коррозиюмм1
Толщина центральной частимм5
Толщина окраекмм
Крыша РВС
Припуск на коррозиюмм
ТипКоническая оболочка
Толщина настиламм5
Масса конструкций РВС
Стенкакг3450
Днищекг760
Крышакг760
Лестницакг2230 (шахтная)
Площадки на крышекг302
Люки и патрубкикг1360
Комплектующие конструкциикг44
Всегокг7080 — 9473

Назначение РВС 100 м3

Резервуар вертикальный предназначен для стационарного хранения, приёма, выдачи жидкостей разного типа от питьевой воды до любых агрессивных жидких составов в нефтяной, химической, пищевой промышленности.

Разновидность хранимых жидкостей

Непищевого значения:

  • вода- техническая, в противопожарных резервуарах, накопитель дождевой воды, сточная вода в резервуарах-септиках.
  • агрессивные среды: все виды нефти и нефтепродуктов, химические жидкости, кислоты, спирты, жидкие удобрения и т.д.

Пищевые

  • обеспечение запасов питьевой воды
  • другие жидкости: молочная продукция, все виды растительных масел, эмульсии и сиропы и др.

Требования к содержимому РВС 100 м3

  • плотность хранимых жидкостей — не более 1015 кг/м
  • внутреннее избыточное давление — не должно быть выше 2000 Па;

Область применения РВС 100 м3

Такие емкости используются, чтобы обеспечить хранение разнообразных жидкостей, в частности:

  • авиакеросин;
  • бензин;
  • битум;
  • бытовой керосин;
  • вода питьевого и технического предназначения;
  • ГСМ;
  • гудрон;
  • дизельное топливо;
  • запасы, предназначающиеся в противопожарных целях;
  • мазут;
  • масло;
  • нефть;
  • пластовая вода;
  • стабильный газоконденсат.

Исходя из предназначения, предполагаемых условий использования, а также пожеланий заказчика, резервуар РВС объемом 100 м3 может производиться из стали различных марок, в частности, нержавейки, углеродистого либо низколегированного типов. Поставка резервуаров осуществляется в виде рулонов. Крышка может относиться к плавающей либо стационарной разновидности, что определяется клиентом.

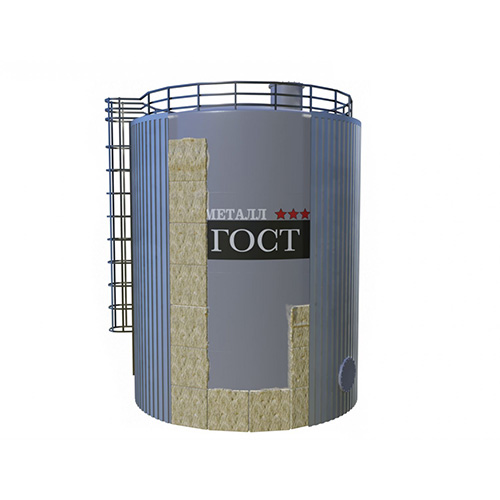

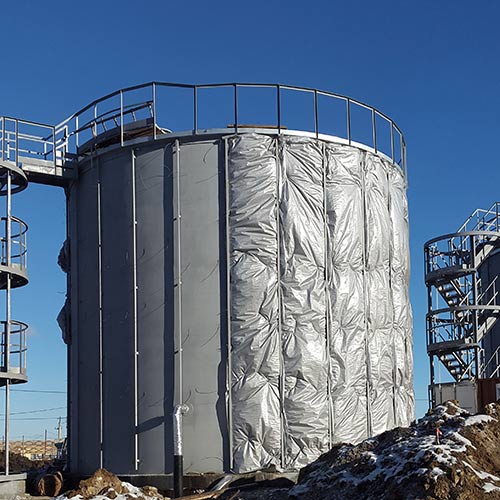

К стандартной комплектации возможно добавить теплоизоляцию и подогреватель, что обеспечит оптимальные условия использования.

Исполнение резервуара РВС 100 м3

При рулонной технологии, основная работа проходит на заводе. Количество сварочных работ на объекте, при монтаже сводиться к минимуму.

  1. Рулонированный

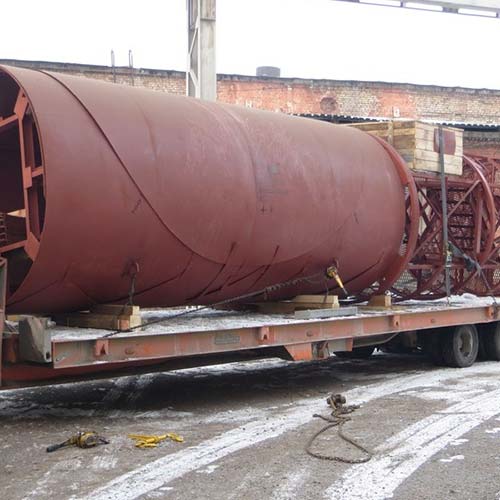

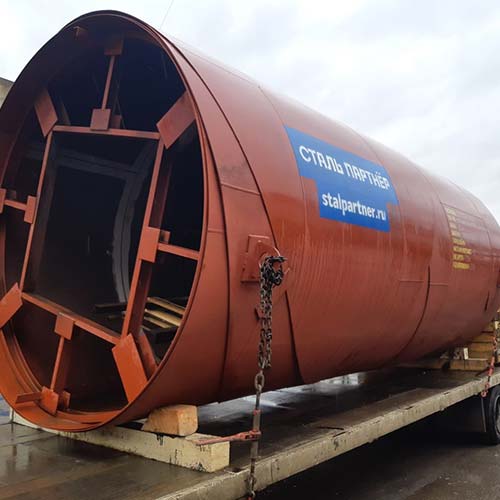

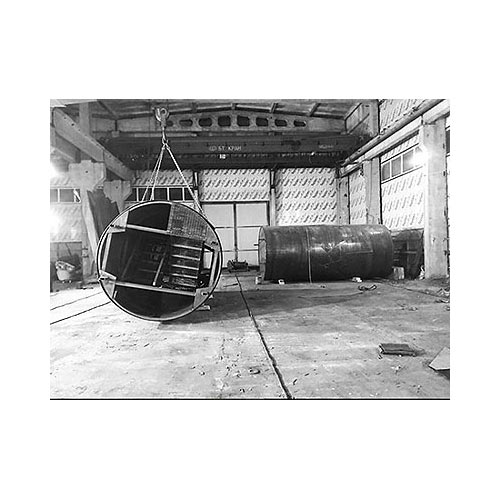

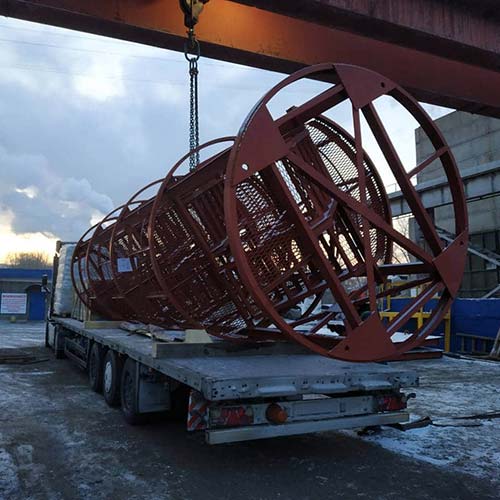

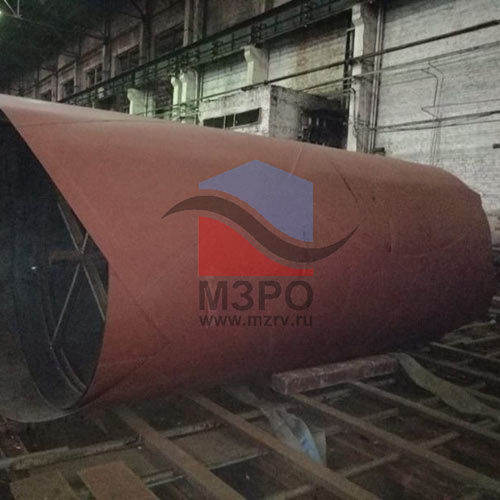

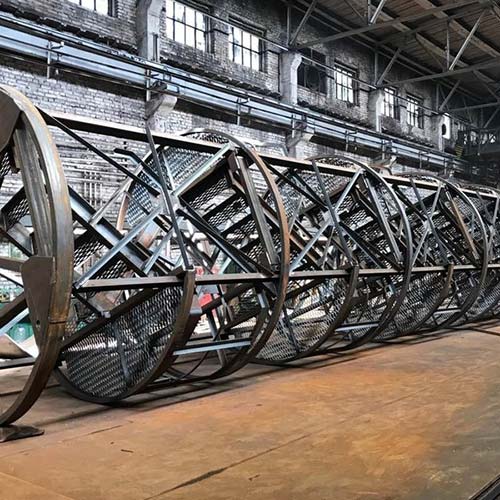

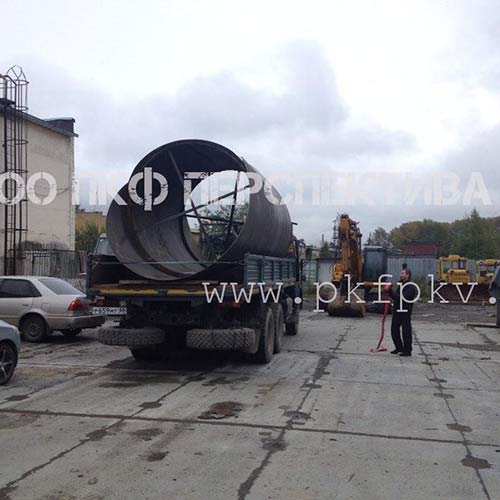

Преимущество при рулонированном методе в повышении надежности, скорости выполнения работ, так как 80% работ выполняются приборами для полуавтоматической сварки в условиях завода-изготовителя. Стенка резервуара, днище и крыша полностью изготавливаются на заводе при помощи автоматической сварки. Готовые металлоконструкции сворачивают в рулон и транспортируются на объект. Монтаж сводиться к развертыванию рулонов и сварке крыши с днищем к стенке резервуара.

  1. Полистовой

Преимущество использования этого метода в том, что он подходит для всех видов резервуаров в случае нехватки места на стройплощадке. При листовой сборке, основная работа выполняется на объекте. На заводе только делаются специальные заготовки в виде согнутых листов металла. Данные заготовки транспортируют на объект, где производиться монтаж на заранее подготовленный железобетонный фундамент. Из закругленных листов пояс-за-поясом изготавливается вертикальный резервуар.

Виды РВС 100

Исходя из целей использования резервуара различают:

  • сырьевые;
  • технологические;
  • товарные.

По конструктивным особенностям ёмкости разделяют на:

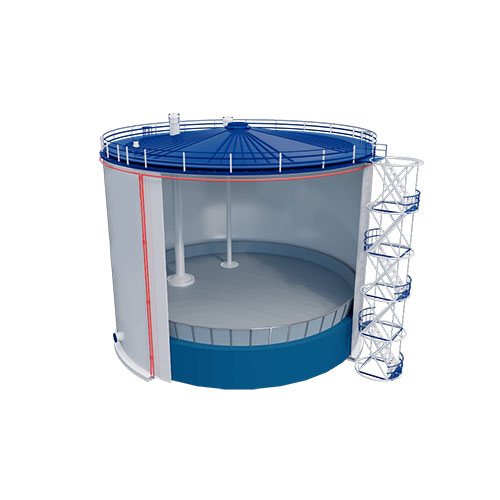

  1. Резервуары РВС, сконструированные со стационарной крышей и дополнительно оборудованные понтоном или без него. Назначение понтона — уменьшение количества испарений хранимого продукта.
  2. Резервуары РВС, изготовленные по принципу «стакан в стакане». Особенность — наличие дополнительной защитной стенки.

РВС имеют толщину стенок около 5мм. Корпус изготавливается по желанию заказчика:

  • одностенным;
  • двустенным.

Варианты исполнения

РВС 100 по исполнению бывают 3-ех видов:

  • со стационарной крышей;
  • со стационарной крышей и понтоном под ней — РВСП 100;
  • с плавающей крышей — РВСПК 100.

Плавающая крыша при наполнении и опорожнении емкости поднимается и опускается по специальным направляющим. За счет такой конструкции уменьшаются потери от испарения нефтепродуктов. Также исключается возможность возгорания нефтепродуктов.

В зависимости от климатических условий РВС 100 изготавливается из следующего металла:

  • Малоуглеродистая сталь Ст3. При температуре эксплуатации не ниже — 40 градусов;
  • Низколегированная сталь 09Г2С. Применяется при температуре эксплуатации ниже — 40 градусов;
  • Нержавеющая сталь. Резервуары из нержавейки изготавливаются для хранения питьевой воды.

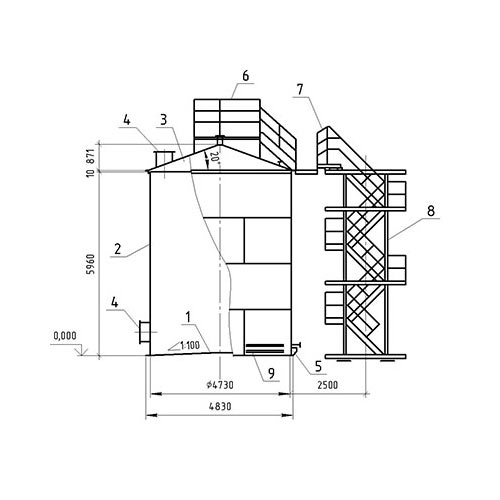

Конструкция резервуара РВС 100 м3

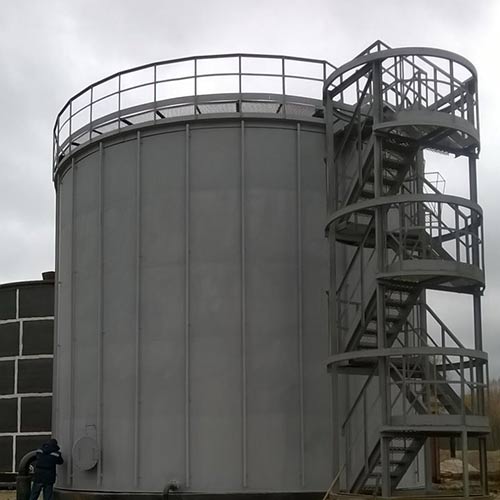

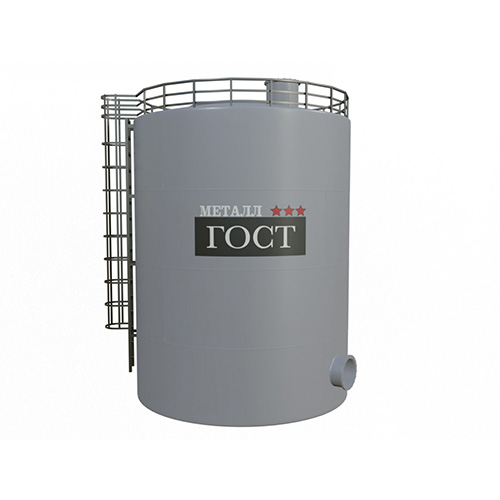

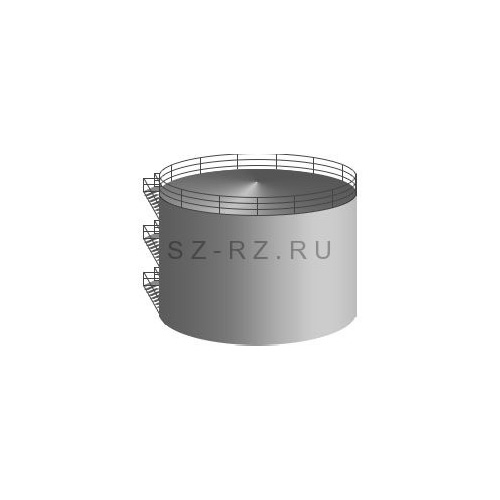

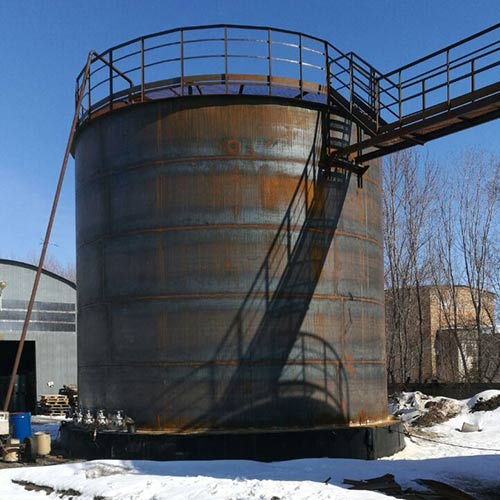

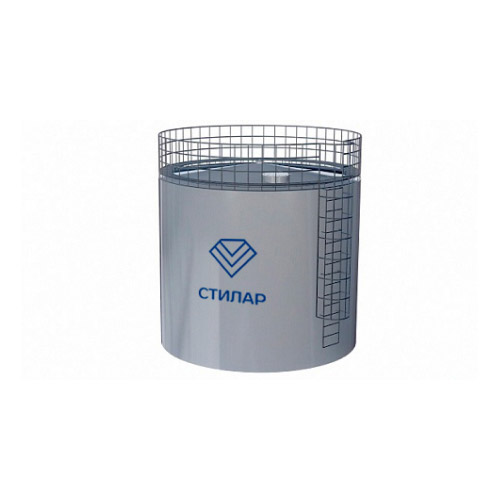

Резервуар РВС-100 оборудован дном плоской формы. Стенки имеют форму цилиндра. Тип крыши изделия — стационарный. Для доступа к крыше установлена металлическая лестница и мостик наверху. Резервуар имеет дополнительное техническое оборудование.

Все стальные металлические емкости (резервуары) и другое оборудование выпускается согласно ГОСТам. Отличаются стойкостью ко внешним природным воздействиям. Пробоотборники и люки-лазы имеют по два типа конструкции — для разных климатических условий (умеренных и суровых). Дыхательные клапаны, располагающиеся на крыше вертикального резервуара, приспособлены к климату самых холодных регионов России.

Конструкция днища РВС 100 м3

Резервуары РВС-100 оснащаются плоским днищем без окраенных частей, выполненным методом рулонирования из углеродистых сталей ВСт3пс5. Их изготовлением занимаются производственные площадки, специализирующиеся на резервуарных металлических конструкциях.

Улучшить геометрию днища и предотвратить растяжку металла, возникающую в процессе прокатки листов и усиливающуюся из-за деформации при сварке, позволяет поддержание равномерной толщины изделия в 5 мм.

Конструктивные особенности стенок резервуара РВС 100 м3

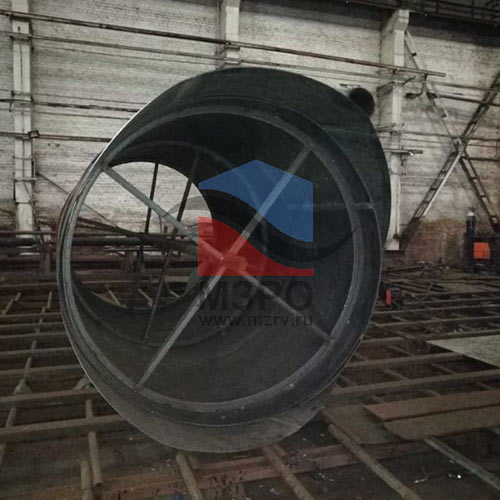

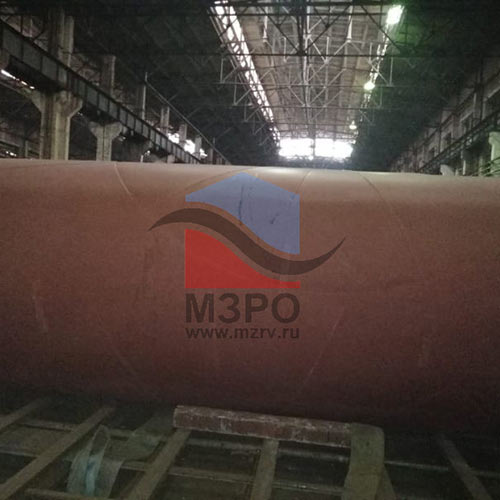

Резервуарные стенки представляют собой полые цилиндры, изготовленные посредством рулонирования. Для их производства используются прямоугольные полотнища, которые свариваются из листов стали размером 1,5 х 6 м. Кромки у заготовок для резервуарных стенок прямолинейные.

Листы стыкуются вертикально с разбежкой. У продольных швов, расположенных у начальных и конечных кромок, оставляют недоваренные участки, к которым впоследствии присоединяются стыки для монтажа на зубчатых пластинах.

Какие высоту и радиус будет иметь стенка, зависит от объемов резервуара. По вертикали стенка разделяется на несколько поясов шириной в 1,5 м. Каждый пояс имеет порядковый номер, причем нумерация осуществляется снизу вверх.

Конструктивные особенности крыши РВС 100 м3

Резервуары РВС-100 оснащаются стационарной крышей в виде полого конуса с гладкой поверхностью и углом конусности в диапазоне 15º — 30º. Производство крыш осуществляется на заводах, выпускают их в виде полотнищ, скатанных в рулоны.

Для изготовления резервуарной крыши используются отдельные стальные листы, как и в случае с днищем. Заготовки имеют круглую форму и секторобразный вырез. Он необходим для того, чтобы заготовки крыша приняла вид конуса после стягивания кромок.

Комплектация и оборудование

  • клапан дыхательный;
  • клапан дыхательный механический;
  • совмещенный механический дыхательный клапан;
  • клапан предохранительный гидравлический;
  • незамерзающий дыхательный клапан механический;
  • клапан дыхательный закрытого типа;
  • краны сифонные;
  • патрубок замерного люка;
  • люки замерные;
  • хлопушки;
  • механизмы управления хлопушками;
  • огневые преградители;
  • патрубки приемо-раздаточные;
  • патрубки вентиляционные;
  • пробоотборник секционный;
  • приемо-раздаточные устройства;
  • плавающие заборные устройства;
  • генераторы пены средней кратности;
  • шарниры чугунные;
  • трубы подъемные;
  • патрубки зачистные;
  • монтажные патрубки.

Дополнительным оборудованием для резервуара могут быть лестницы, патрубки, люки и площадки для обслуживания, краны, измерительные приборы.
