Резервуары вертикальные стальные РВС 1000 м3 от производителей

  • Поставщиков: 19
  • Выдача КП: от 1 часа
  • Поставка: от 12 дней
  • Цена ниже: до 15%*



*через Эквимаркет согласно опросам покупателей за май-июнь 2022.





  • Назначение: прием, хранение и раздача темных и светлых нефтепродуктов, воды, водных растворов, а также химических жидкостей
  • Объем: 1 000 м3
  • Диаметр: 10 430 - 12 330 мм
  • Высота: 12 000 - 8 940 мм
  • Масса: 29 068 - 35 750 кг
Отправить запрос 19 поставщикам

Технические характеристики

Наименование параметра

Величина параметра

Номинальный объем, м³

1000

Внутренний диаметр стенки, мм

10 430 — 12 330

Высота стенки, мм

12 000 — 8 940

Плотность продукта, т/м³

Расчетная высота налива, мм

12000

Стенка РВС–1000:
Количество поясов, шт

8

Припуск на коррозию, мм

Толщина верхнего пояса, мм

5

Толщина нижнего пояса, мм

6

Днище РВС–1000:
Количество окраек, шт

Припуск на коррозию, мм

Толщина центральной части, мм

5

Толщина окраек, мм

Крыша РВС–1000:
Количество балок, шт.

Припуск на коррозию, мм

Несущий элемент

Толщина настила, мм

6

Масса конструкций РВС–1000, кг:
Стенка

16514

Днище

3473

Крыша

5014

Лестница

1200

Площадки на крыше

1852

Люки и патрубки

1108

Комплектующие конструкции

1704

Каркасы и упаковка

3800

Всего

29 068 — 35 750

Назначение

Резервуар вертикальный стальной объемом 1000 м3 предназначен для хранения различных жидких сред, таких как нефть, нефтепродукты (дизельное топливо, керосин, мазут, битум и др), воды питьевой и воды для пожарного запаса, растительного и индустриального (автомобильного) масла, мелассы, патоки, жиров, кислот, щелочей и других веществ.

Вода, жидкие химические и нефтяные продукты используются на промышленных предприятиях, таких как котельные, АЗС, нефтебазы, НПЗ, химические заводы, сахарные завод, маслозаводы, склады ГСМ, базы топлива и другие.

Видеообзор РВС

Область применения

Ёмкости РВС-1000 м³ имеют широкую сферу применения:

  • нефтяная промышленность – для сырой нефти, дизельного топлива, бензина, керосина, технических масел и других ГСМ;
  • товарные склады – для всех видов жидкости, включая агрессивные химические вещества;
  • системы пожаробезопасности – для технологической воды и т.д.

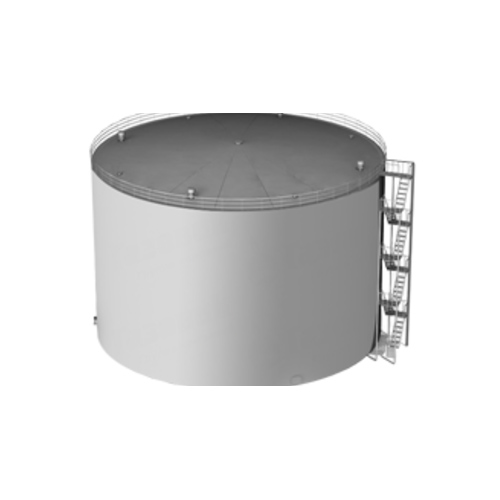

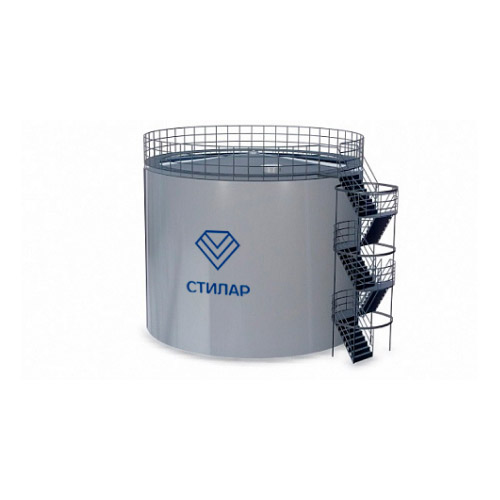

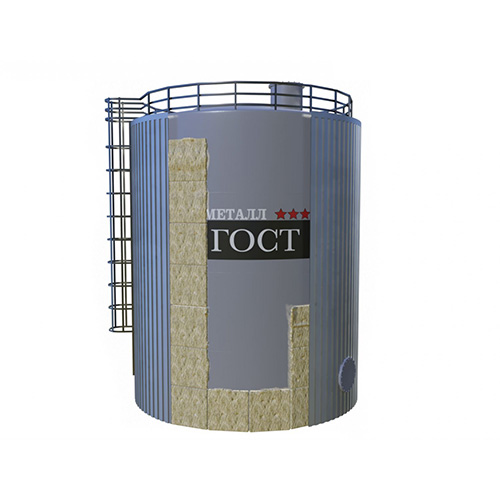

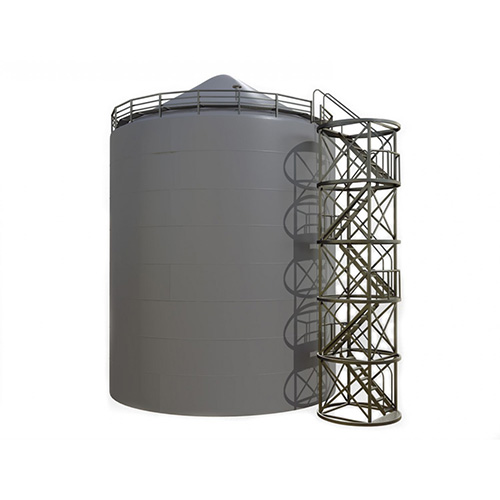

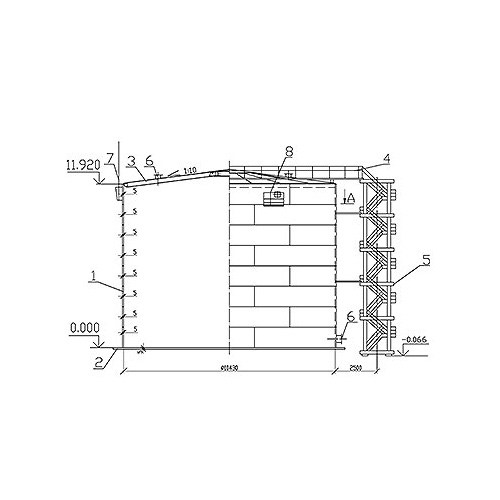

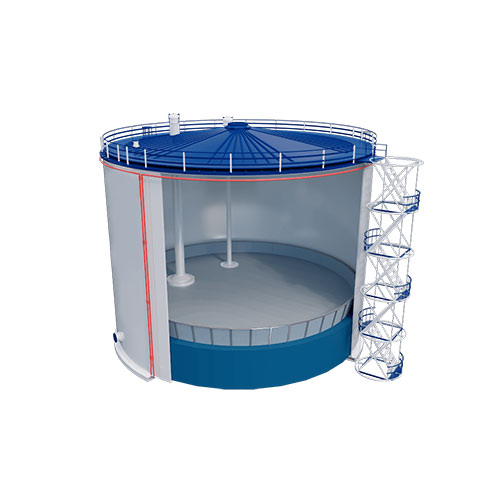

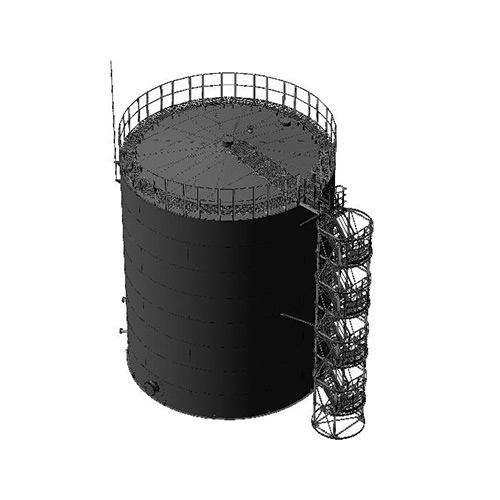

Конструкция РВС 1000

РВС 1000 имеет цилиндрическую форму и конструктивно состоит из:

  • металлической стенки с врезками для люков и патрубков;
  • плоского днища;
  • стационарной крыши;
  • понтона (при необходимости);
  • лестниц с площадками и ограждениями;
  • люки, патрубки. При необходимости другое технологическое оборудование.

Конструкция РВСП 1000

Конструктивно понтоны для вертикальных цилиндрических резервуаров подразделяют на три вида:

  • 1 вид – понтонного типа с открытыми отсеками;
  • 2 вид – поплавкового типа из рулонных заготовок;
  • 3 вид – поплавкового типа «Альпон» из сборных алюминиевых элементов.

Для РВСП 1000 м³ используют понтоны всех трёх видов. Понтоны 1 вида (понтонного типа с открытыми кольцевыми отсеками) по конструктивному решению являются наиболее простыми.

Эти защитные плавающие внутренние крыши понтонного типа состоят из настила и кольцевых рёбер, которые образуют открытые отсеки. Их выполняют из центральной части настила (рулонированное полотнище в виде восьмиугольного очертания и 6 или 8 коробов, состоящих из стенок и днища).

Жёсткость всей конструкции понтона, необходимую при движении во время слива или налива продукта в резервуар, придают именно кольцевые отсеки. Кроме того, они также создают необходимый запас плавучести (на случай затопления центральной части).

В центре резервуара расположена направляющая труба, которая прикреплена к днищу резервуара. Она предусмотрена для того, чтобы избежать возможного поворота понтона во время его перемещения в резервуаре. В своём нижнем положении понтон опирается на прикреплённые к стенке резервуара кронштейны и на консоль направляющей трубы.

Между понтоном и стенкой резервуара имеется укрепляющий затвор, расположенный в зазоре величиной 200 мм.

Исполнение

РВС 1000 по исполнению бывают 3-ех видов:

  • Со стационарной крышей
  • Со стационарной крышей и понтоном под ней — РВСП 1000
  • С плавающей крышей — РВСПК 1000

Плавающая крыша при наполнении и опорожнении емкости поднимается и опускается по специальным направляющим. За счет такой конструкции уменьшаются потери от испарения нефтепродуктов. Также исключается возможность возгорания нефтепродуктов.

В зависимости от климатических условий РВС 1000 изготавливается из следующего металла:

  • Малоуглеродистая сталь Ст3. При температуре эксплуатации не ниже — 40 градусов;
  • Низколегированная сталь 09Г2С. Применяется при температуре эксплуатации ниже — 40 градусов;
  • Нержавеющая сталь. Резервуары из нержавейки изготавливаются для хранения питьевой воды.

По технологии изготовления РВС 1000 бывают листовые и рулонные.

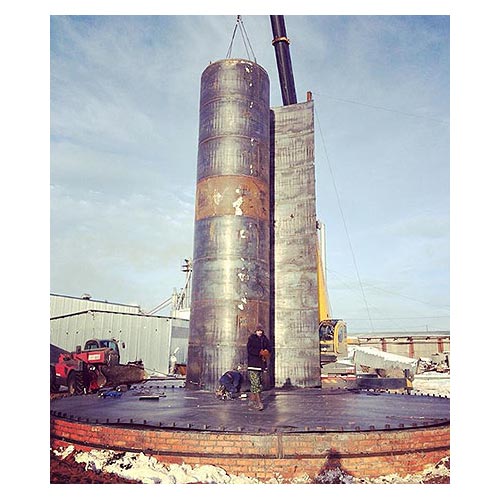

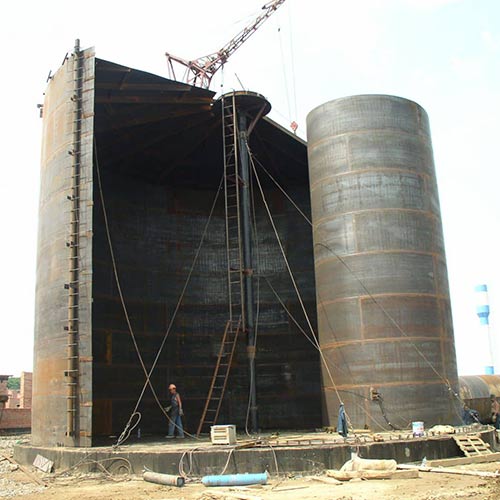

При листовой сборке, основная работа выполняется на объекте. На заводе только делаются специальные заготовки в виде согнутых листов металла. Данные заготовки транспортируют на объект, где производиться монтаж на заранее подготовленный железобетонный фундамент. Из закругленных листов пояс-за-поясом изготавливается вертикальный резервуар.

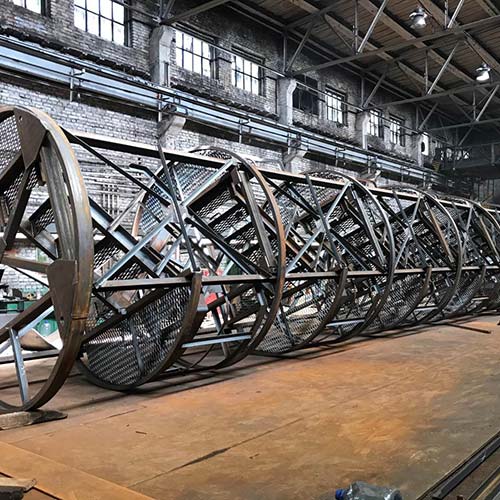

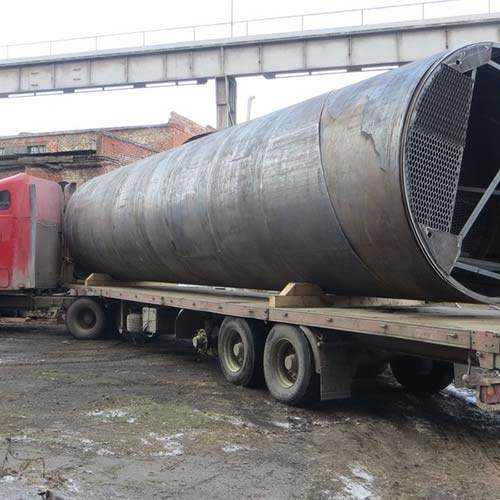

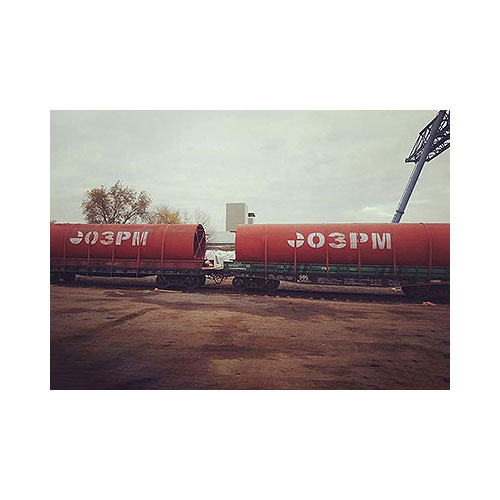

При рулонной технологии, основная работа проходит на заводе. Количество сварочных работ на объекте, при монтаже сводиться к минимуму. Стенка резервуара, днище и крыша полностью изготавливаются на заводе при помощи автоматической сварки. Готовые металлоконструкции сворачивают в рулон и транспортируются на объект. Монтаж сводиться к развертыванию рулонов и сварке крыши с днищем к стенке резервуара.

Комплектация и оборудование

  • клапан дыхательный;
  • клапан дыхательный механический;
  • совмещенный механический дыхательный клапан;
  • клапан предохранительный гидравлический;
  • незамерзающий дыхательный клапан механический;
  • клапан дыхательный закрытого типа;
  • краны сифонные;
  • патрубок замерного люка;
  • люки замерные;
  • хлопушки;
  • механизмы управления хлопушками;
  • огневые преградители;
  • патрубки приемо-раздаточные;
  • патрубки вентиляционные;
  • пробоотборник секционный;
  • приемо-раздаточные устройства;
  • плавающие заборные устройства;
  • генераторы пены средней кратности;
  • шарниры чугунные;
  • трубы подъемные;
  • патрубки зачистные;
  • монтажные патрубки.

Дополнительным оборудованием для резервуара могут быть лестницы, патрубки, люки и площадки для обслуживания, краны, измерительные приборы.
