Резервуары вертикальные стальные РВС 200 м3 от производителей

  • Поставщиков: 19
  • Выдача КП: от 1 часа
  • Поставка: от 12 дней
  • Цена ниже: до 15%*



*через Эквимаркет согласно опросам покупателей за май-июнь 2022.





  • Назначение: прием, хранение и раздача темных и светлых нефтепродуктов, воды, водных растворов, а также химических жидкостей
  • Объем: 200 м3
  • Диаметр: 6 630 мм
  • Высота: 5 960 - 6 000 мм
  • Масса: 9 850 - 12 986 кг
Отправить запрос 19 поставщикам

Технические характеристики

Параметры резервуараЕдиница измеренияРВС-200
Номинальный объёмм³200
Внутренний диаметр стенкимм6630
Высота стенкимм5960 — 6000
Плотность продуктакг/ м³1000
Расчётная высота наливамм5800
Стенка РВС
Количество поясовшт.4
Припуск на коррозиюмм1
Толщина верхнего поясамм5
Толщина нижнего поясамм5
Днище РВС
Количество окраекшт.
Припуск на коррозиюмм1
Толщина центральной частимм5
Толщина окраекмм
Крыша РВС
Припуск на коррозиюмм
ТипКоническая оболочка
Толщина настиламм5
Масса конструкций РВС
Стенкакг4946
Днищекг1405
Крышакг1500
Лестницакг2230 (шахтная) 1186 (кольцевая)
Площадки на крышекг1300
Люки и патрубкикг760
Комплектующие конструкциикг117
Всегокг9 850 — 12 986

Назначение

Резервуары вертикальные стальные на 200 м3 применяются в системах хранения топливных продуктов, воды и химических жидкостей, используются для оснащения промышленных и перерабатывающих объектов. РВС 200 представляет собой вертикальную емкость диаметр и прочие характеристики, которые определяются техническим заданием от заказчика.

Область применения

Стальные резервуары служат для хранения:

  • нефти и нефтепродуктов (бензин, дизельное топливо, мазут, керосин);
  • аммиачной воды;
  • технических спиртов;
  • сахарных сиропов;
  • сжиженных газов;
  • других жидкостей.

Изделия подходят также для хранения топлива и противопожарного запаса воды.

В вертикальной конструкции такой резервуар может быть двух типов: РВСП-200 — оснащен понтоном, РВС-200 — не оснащен понтоном.

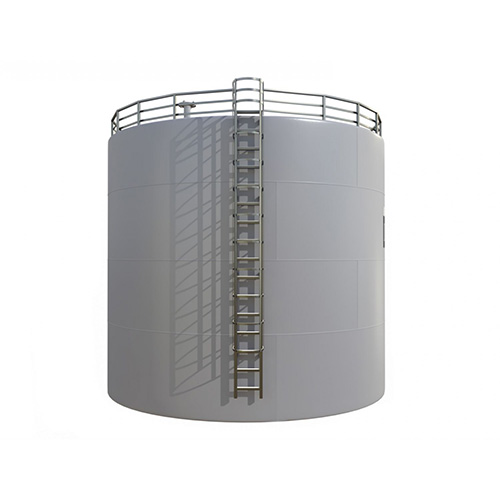

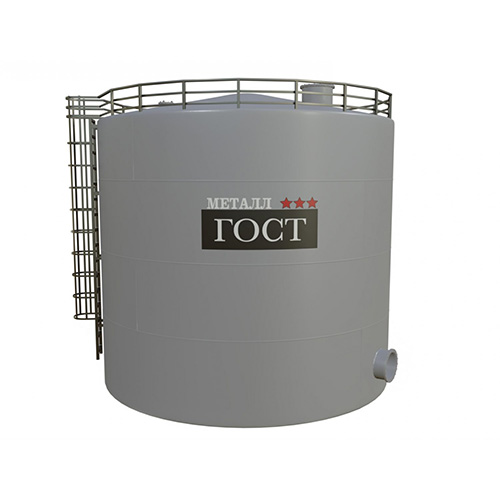

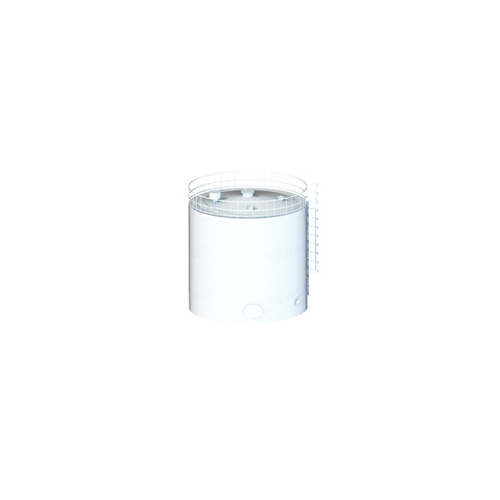

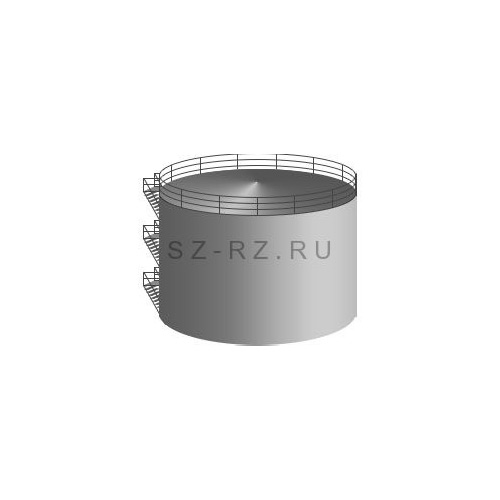

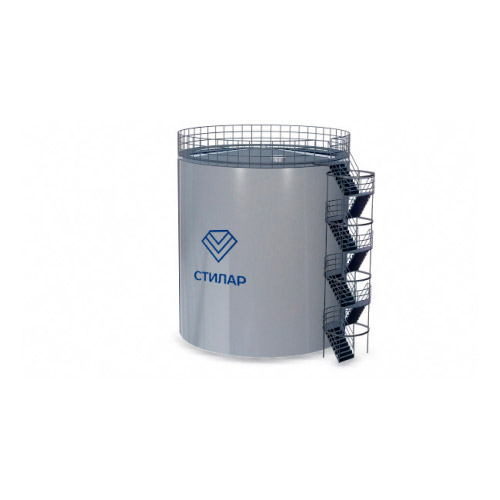

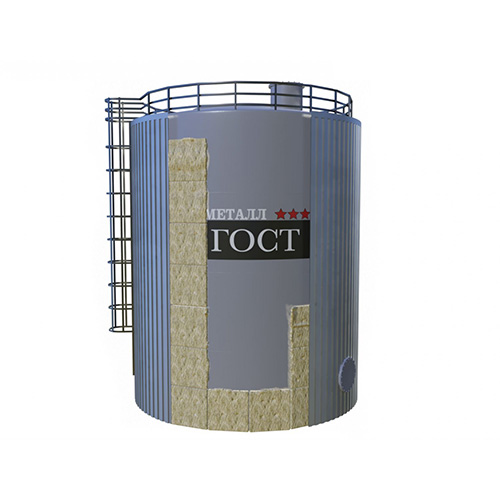

Конструкция РВС 200

РВС 200 имеет цилиндрическую форму и конструктивно состоит из:

  • металлической стенки с врезками для люков и патрубков;
  • плоского днища;
  • стационарной крыши;
  • понтона (при необходимости);
  • лестниц с площадками и ограждениями;
  • люки, патрубки. При необходимости другое технологическое оборудование.

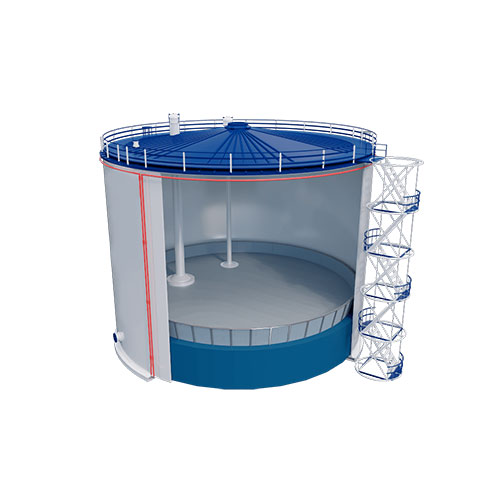

Конструкция РВСП 200

Резервуар РВСП-200 оборудован дном плоской формы и понтоном. Стенки имеют форму цилиндра. Тип крыши изделия — стационарный. Для доступа к крыше установлена металлическая лестница и мостик наверху. Резервуар имеет дополнительное техническое оборудование (см. рис.).

Все стальные металлические емкости (резервуары) и другое оборудование выпускается согласно ГОСТам. Отличаются стойкостью ко внешним природным воздействиям. Пробоотборники и люки-лазы имеют по два типа конструкции — для разных климатических условий (умеренных и суровых). Дыхательные клапаны, располагающиеся на крыше вертикального резервуара, приспособлены к климаты самых холодных регионов России.

Конструкция днища РВС 200

Одной из особенностей резервуара РВС-200, является его дно, для изготовления которого используется сталь ВСт3пс5. Процесс изготовления включает в себя специальную технологию рулонирования.

Увеличенная до 5 мм толщина листа позволяет снизить негативное влияние образуемых при прокатке хлопунов, а также свести к минимуму деформацию конструкции при проведении сварных работ.

Конструкция стенки РВС 200

При изготовлении стенок резервуара РВС-200 также применяется рулонирование. Поверхность стенок изготавливается путем соединения стальных листов прямоугольной формы. Их размеры составляют – 1,5 м на 6,0 м.

Стыки расположенные вертикально изготавливаются с разбежкой, а продольные располагаются в зонах начальной и конечной кромки. Специально недоваренные участки позволяют осуществлять монтаж зубчатых стыков.

Объем резервуара зависит от диаметра и высоты конструкции. Поверхность стенок подразделяется на пояса шириной 1.5 метра. Каждый пояс пронумеровывается по порядку, начиная с самого нижнего листа.

Конструкция крыши РВС 200

Конструкция крыши резервуара РВС-200 выполнена методом обработки рулонируемых полотнищ и имеет конусную форму, угол которой от основания к вершине может составлять от 15º до 30º. Данная крыша является стационарной и предусмотрена для покрытия резервуаров, объем которых составляет 200 м. куб.

Как и дно, полотнище крыши выполняется путем сварки стальных листов. Представляет собой конструкцию круглой формы, имеющую специальные вырезы. Вырезы позволяют стягивать кромки листов, для достижения конечной формы изделия.

Исполнение

РВС 200 по исполнению бывают 3-ех видов:

  • Со стационарной крышей
  • Со стационарной крышей и понтоном под ней — РВСП 200
  • С плавающей крышей — РВСПК 200

Плавающая крыша при наполнении и опорожнении емкости поднимается и опускается по специальным направляющим. За счет такой конструкции уменьшаются потери от испарения нефтепродуктов. Также исключается возможность возгорания нефтепродуктов.

В зависимости от климатических условий РВС 200 изготавливается из следующего металла:

  • Малоуглеродистая сталь Ст3. При температуре эксплуатации не ниже — 40 градусов;
  • Низколегированная сталь 09Г2С. Применяется при температуре эксплуатации ниже — 40 градусов;
  • Нержавеющая сталь. Резервуары из нержавейки изготавливаются для хранения питьевой воды.

По технологии изготовления РВС 200 бывают листовые и рулонные.

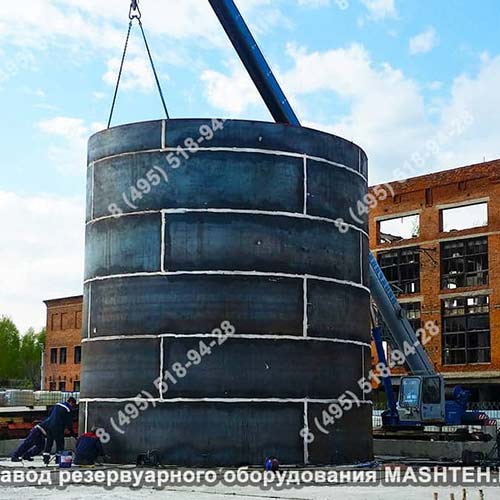

При листовой сборке, основная работа выполняется на объекте. На заводе только делаются специальные заготовки в виде согнутых листов металла. Данные заготовки транспортируют на объект, где производиться монтаж на заранее подготовленный железобетонный фундамент. Из закругленных листов пояс-за-поясом изготавливается вертикальный резервуар.

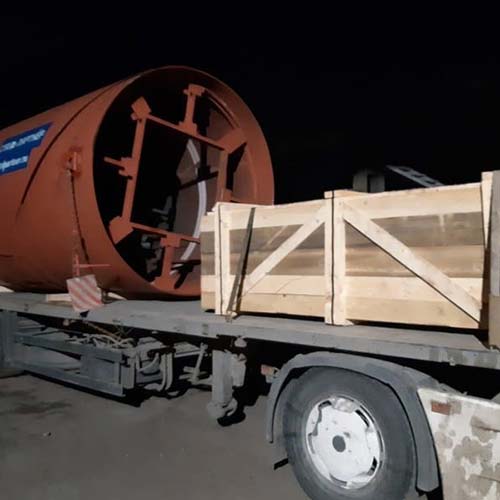

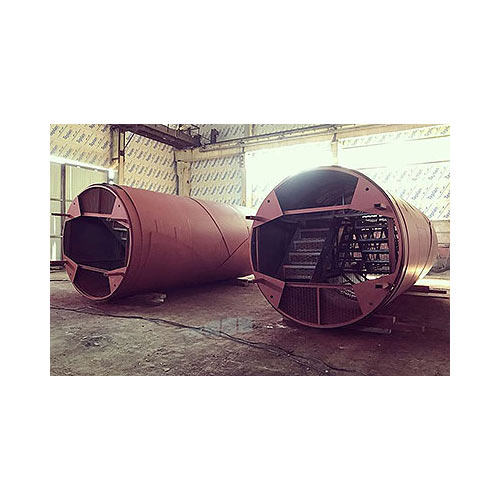

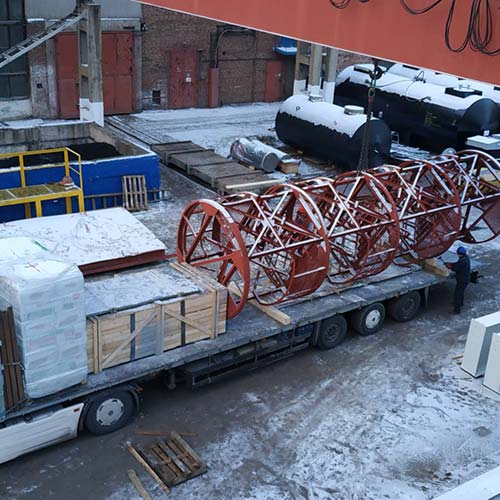

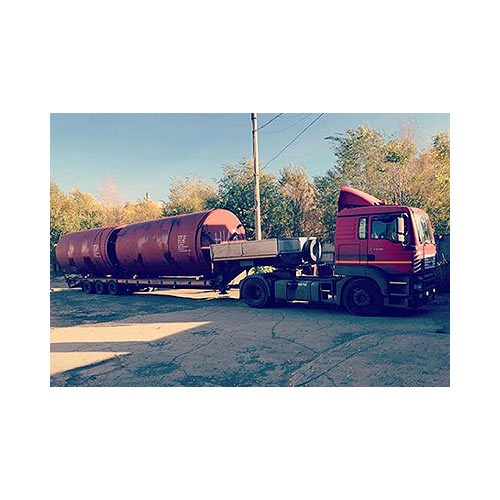

При рулонной технологии, основная работа проходит на заводе. Количество сварочных работ на объекте, при монтаже сводиться к минимуму. Стенка резервуара, днище и крыша полностью изготавливаются на заводе при помощи автоматической сварки. Готовые металлоконструкции сворачивают в рулон и транспортируются на объект. Монтаж сводиться к развертыванию рулонов и сварке крыши с днищем к стенке резервуара.

Комплектация и оборудование

  • клапан дыхательный;
  • клапан дыхательный механический;
  • совмещенный механический дыхательный клапан;
  • клапан предохранительный гидравлический;
  • незамерзающий дыхательный клапан механический;
  • клапан дыхательный закрытого типа;
  • краны сифонные;
  • патрубок замерного люка;
  • люки замерные;
  • хлопушки;
  • механизмы управления хлопушками;
  • огневые преградители;
  • патрубки приемо-раздаточные;
  • патрубки вентиляционные;
  • пробоотборник секционный;
  • приемо-раздаточные устройства;
  • плавающие заборные устройства;
  • генераторы пены средней кратности;
  • шарниры чугунные;
  • трубы подъемные;
  • патрубки зачистные;
  • монтажные патрубки.

Дополнительным оборудованием для резервуара могут быть лестницы, патрубки, люки и площадки для обслуживания, краны, измерительные приборы.
