Резервуары вертикальные стальные РВС 600 м3 от производителей

Технические характеристики

Назначение

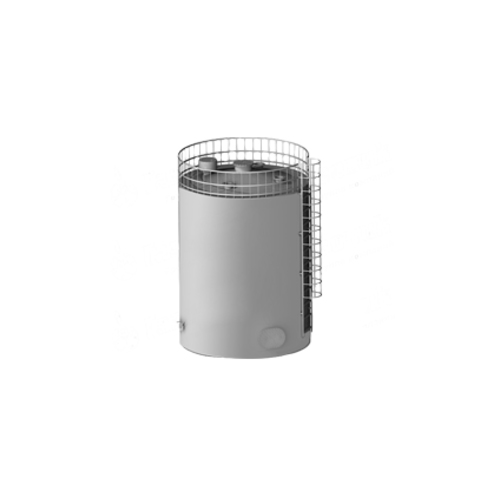

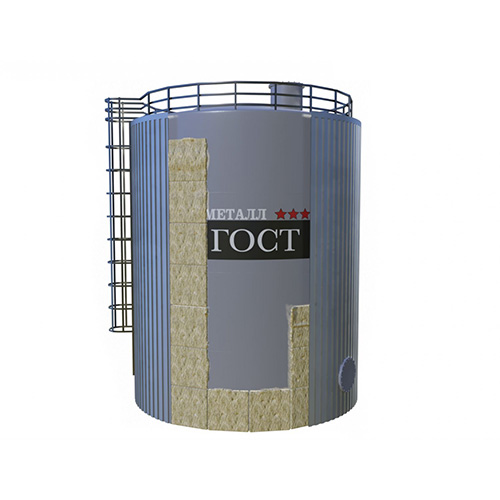

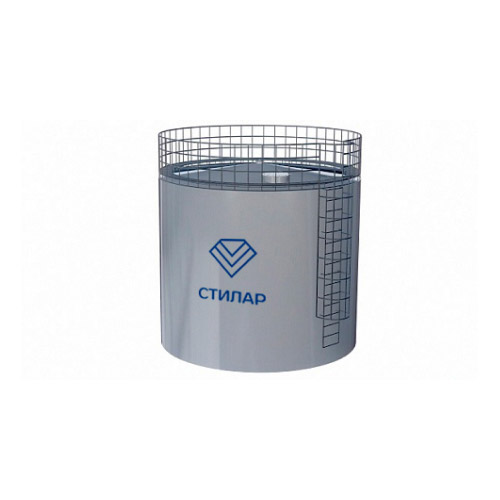

Цилиндрические вертикальные стальные резервуары 600 — это изготовленная из стали вертикальная герметичная емкость объемом 600 м3, предназначенная для приема, хранения, выдачи воды, нефтепродуктов, химикатов и других жидкостей.

Универсальность применения позволяет хранить в РВС объемом 600 м3:

• нефть, производные из нее продукты: разносортный бензин, битум, керосин, соляра, дизтопливо, мазут, смазочные материалы;
• жидкости химической промышленности: неагрессивные и агрессивные вещества — кислота, щелочь, спиртсодержащие жидкости;
• продукцию фармацевтических предприятий;
• водные ресурсы для питья, пожаротушения, помывки оборудования, машин и помещений;
• сырье для молочно-перерабатывающих, пивных заводов;
• продукцию масло-перерабатывающих комбинатов;
• жидкообразных удобрений.

Видеообзор РВС

Область применения

Вертикальные резервуары РВС-600 м3 применяются на нефтедобывающих, перерабатывающих предприятиях, нефтяных терминалах и перевалочных пунктах для хранения нефтепродуктов плотностью до 1015 кг/м3 под давлением не выше 2 кПа.

Вертикальные резервуары можно разделить на несколько видов:

• сырьевые, используемые для хранения обводненной нефти;
• товарные, применяемые для обессоленной нефти;
• технологические, предназначенные для отстоя или предварительного сброса воды.

Конструкция РВС 600

РВС-600 м3 могут быть:

• со стационарной/плавающей крышей (РВСПК)
• с понтоном (РВСП)
• одностенные
• двустенные (с защитной стенкой)

Стенка, крыша и днище РВС-600 м3 производятся из горячекатаных стальных листов. Размер листов зависит от элемента. Например, для цилиндрической стенки берутся полотнища размером 1490х5990 мм, далее используемые листы стали свариваются в полотнища и сворачиваются на стенде рулонирования.

Крыша представляет собой коническую поверхность, изготовленную в виде конуса под углом 15-30º. Полотнище настила — плоский круглый лист стали с отверстием в виде сектора; при стягивании его кромок образуется коническая конструкция.

Днище — это плоская конструкция, состоящая из листов, стали, сваренных в полотнище требуемого размера (в зависимости от объема).

В случае заказа резервуара РВСП-600 м3 с понтоном, его изготавливают с открытыми отсеками из настила и кольцевых ребер. В центре устанавливается вертикальная труба для удержания горизонтального положения понтона во время сливо-наливных операций.

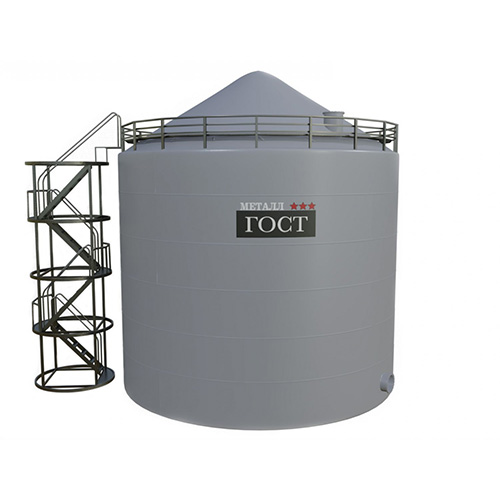

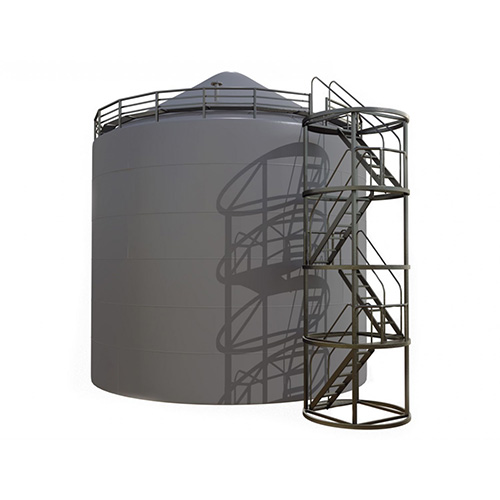

Неотъемлемыми конструктивными элементами являются лестницы и площадки с ограждениями, необходимые для осуществления доступа персонала. На стадии проектирования в корпусе и крыше предусматриваются люки и патрубки для установки технологического оборудования (приемо-раздаточного оборудования, приборов контроля уровня и т.д.). По желанию Заказчика может быть предусмотрена система подогрева или охлаждения хранимой жидкости. Она выполняется в виде секционного подогревателя или наружной теплообменной рубашки, к которой циркулирует теплоноситель.

Исполнение

В основном РВС-600 производят рулонированным способом, реже полистовым. Полистовой метод хорошо использовать там, где нет дополнительного свободного места на строительной площадке.

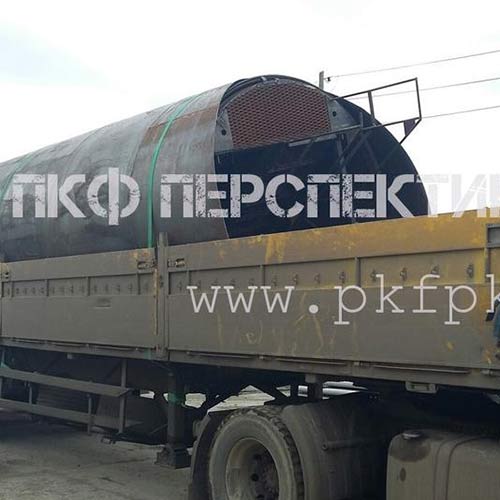

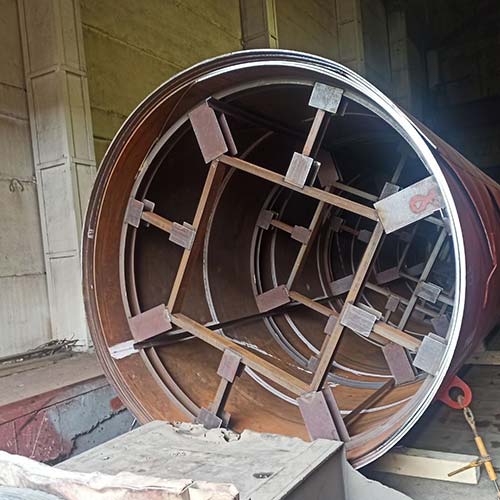

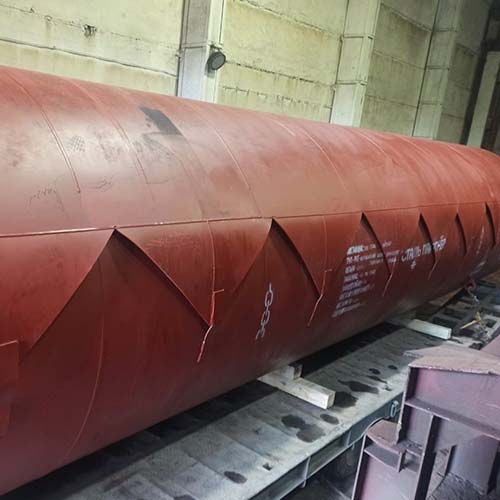

При рулонированном методе комплектующие поставляются к месту монтажа с 80% готовностью в виде готовых стенок, днища, крыш, свёрнутых в рулоны. Данный способ производства обеспечивает повышенные показатели надежности резервуара, высокую скорость монтажных работ.

Комплектация и оборудование

Отличительной особенностью резервуаров является их расположение – вертикальное, остальные параметры могут быть индивидуальны и выбираться в зависимости от требований.

Конструктивные элементы, которые присутствуют в каждом резервуаре.

• Патрубки. Их наличие, Ду, расположение, количество могут быть любые.
• Плоское основание. Для резервуаров большого объема. Для резервуаров малого объема (как правило меньше 30м³) возможно исполнение на опорах.
• Крыша. Может быть стационарная или плавающая.
• Лестница наружная. Может быть шахтная, круговая или вертикальная.
