Резервуары вертикальные стальные РВС 3000 м3 от производителей

  • Поставщиков: 19
  • Выдача КП: от 1 часа
  • Поставка: от 12 дней
  • Цена ниже: до 15%*



*через Эквимаркет согласно опросам покупателей за май-июнь 2022.





  • Назначение: прием, хранение и раздача темных и светлых нефтепродуктов, воды, водных растворов, а также химических жидкостей
  • Объем: 3 000 м3
  • Диаметр: 18 980 мм
  • Высота: 11 920 - 12 000 мм
  • Масса: 78 588 - 88 000 кг
Отправить запрос 19 поставщикам

Технические характеристики

Параметры резервуараЕдиница измеренияРВС-3000
Номинальный объёмм³3000
Внутренний диаметр стенкимм18980
Высота стенкимм11 920 — 12 000
Плотность продуктакг/ м³998
Расчётная высота наливамм9985
Стенка РВС
Количество поясовшт.8
Припуск на коррозиюмм0
Толщина верхнего поясамм6
Толщина нижнего поясамм7
Днище РВС
Количество окраекшт.9
Припуск на коррозиюмм0
Толщина центральной частимм6
Толщина окраекмм8
Крыша РВС
Припуск на коррозиюмм0
ТипКаркасная щитовая
Толщина настиламм5
Масса конструкций РВС
Стенкакг34724
Днищекг16296
Крышакг16922
Лестницакг1925
Площадки на крышекг1552
Люки и патрубкикг2900
Комплектующие конструкциикг5124
Всегокг78 588 — 88 000

Назначение

Резервуары вертикальные стальные РВС применяются для хранения, а также приема и выдачи нефтепродуктов, ГСМ, технической и питьевой воды, дождевых стоков, битума и т. д. Рабочий объем 3000 м³.

Видеообзор РВС

Область применения

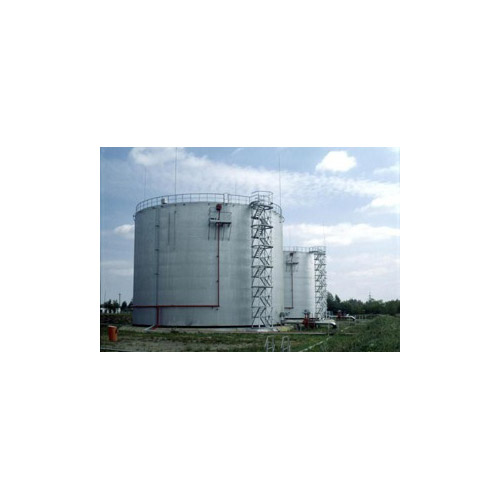

Вертикальные стальные резервуары используются во всех сферах промышленности в нефтегазовой сфере, в сельском хозяйстве и прочих сферах. Также, вертикальный резервуар может использоваться как противопожарная емкость, для хранения противопожарного запаса воды.

Резервуар РВС — является самым дешевым видом хранилищ. Быстро возводим. Занимает значительно меньше места, чем горизонтальный стальной резервуар.

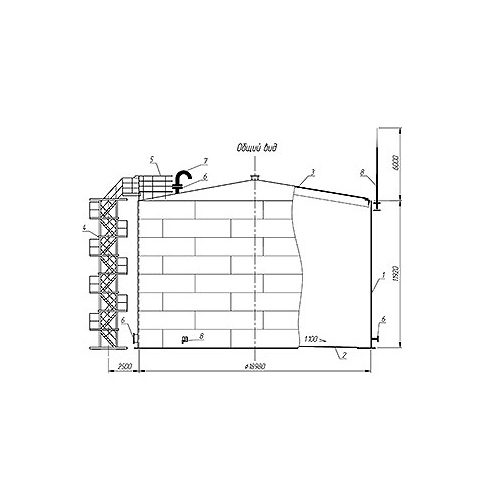

Конструкция РВС 3000

Основные конструкции:

  • стенка, привариваемые к стенке листы днища или окрайки днища, обечайки люков и патрубков в стенке и фланцы к ним. усиливающие накладки, опорные кольца стационарных крыш, кольца жесткости, подкладные пластины на стенке для крепления конструктивных элементов;
  • каркас крыш, бескаркасные крыши;
  • центральная часть днища, понтоны, анкерные крепления, обечайки патрубков и люков на крыше, крышки люков.

Вспомогательные конструкции:

  • лестницы, площадки, переходы, ограждения.

Материал изготовления: сталь 12Х18Н10Т; сталь 3, 09Г2С.

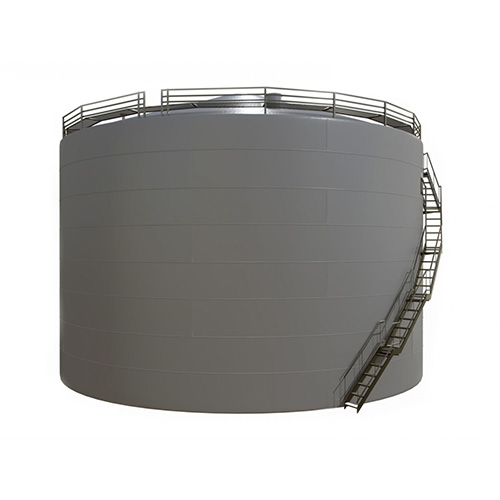

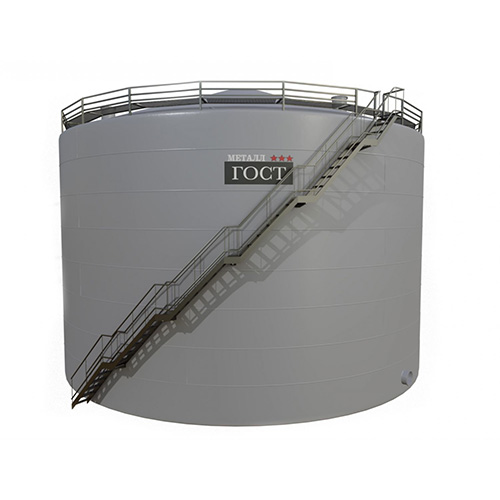

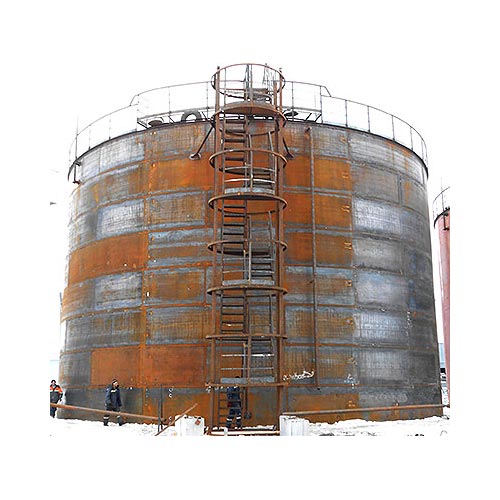

Вид: РВС с шахтной лестницей; РВС с винтовой лестницей.

Конструкция РВСП 3000

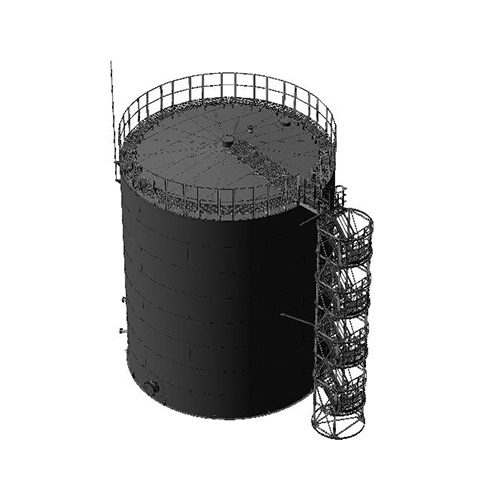

Резервуар РВС-3000 оборудован дном плоской формы. Стенки имеют форму цилиндра. Тип крыши изделия — стационарный. Для доступа к крыше установлена металлическая лестница и мостик наверху. Резервуар имеет дополнительное техническое оборудование.

Все стальные металлические емкости (резервуары) и другое оборудование выпускается согласно ГОСТам. Отличаются стойкостью ко внешним природным воздействиям. Пробоотборники и люки-лазы имеют по два типа конструкции — для разных климатических условий (умеренных и суровых). Дыхательные клапаны, располагающиеся на крыше вертикального резервуара, приспособлены к климату самых холодных регионов России.

Конструкция днища РВС 3000

Данная модель резервуаров имеет днище в форме конуса, уклон которого по направлению от центра составляет 1:100. У днища имеется центр, а также окрайки, материалом для изготовления которых служит ВСт2пс2. Центр днища выполнен по технологии рулонирования. Для изготовления полотнища применяют пластины из стали (5 мм), соединения — сварные, учитывая антикоррозийный припуск. Окрайки (отдельные листы стали) расположены по контуру центра.

Конструкция стенки РВС 3000

Стенки емкости изготовлены из рулона металла. Во время производства вырезаются листы прямоугольной формы размером 600 *150 см. Каждый лист имеет прямоугольную кромку.

Вертикальные стыки металлических листов должны выполняться не в один ряд, а с разбежкой. На продольных стыках остаются недоваренные участки, необходимые для образования зубчатого монтажного стыка в дальнейшем.

Какие высоту и радиус будет иметь стенка, зависит от объемов резервуара. По вертикали стенка разделяется на несколько поясов шириной в 1,5 м. Каждый пояс имеет порядковый номер, причем нумерация осуществляется снизу вверх.

Конструкция крыши РВС 3000

Резервуарные крыши стационарного типа производятся на заводе и имеют вид полотен, скатываемых в рулоны или отдельных щитов для секторов.

Каркас покрытия для крыши этой модификации стальных резервуаров выполнен в виде конуса с ребрами жесткости. Данная конструкция кровли может производиться из деталей (щитов) полной заводской готовности, а также — из настила и отдельных каркасных деталей.

Исполнение

РВС 3000 по исполнению бывают 3-ех видов:

  • Со стационарной крышей

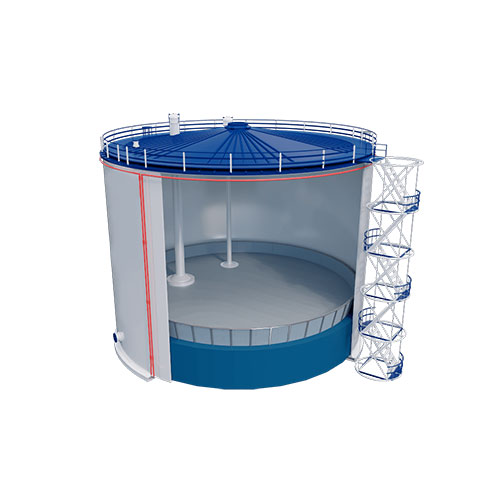

  • Со стационарной крышей и понтоном под ней — РВСП 3000
  • С плавающей крышей — РВСПК 3000

Плавающая крыша при наполнении и опорожнении емкости поднимается и опускается по специальным направляющим. За счет такой конструкции уменьшаются потери от испарения нефтепродуктов. Также исключается возможность возгорания нефтепродуктов.

В зависимости от климатических условий РВС 3000 изготавливается из следующего металла:

  • Малоуглеродистая сталь Ст3. При температуре эксплуатации не ниже — 40 градусов;
  • Низколегированная сталь 09Г2С. Применяется при температуре эксплуатации ниже — 40 градусов;
  • Нержавеющая сталь. Резервуары из нержавейки изготавливаются для хранения питьевой воды.

По технологии изготовления РВС 3000 бывают листовые и рулонные.

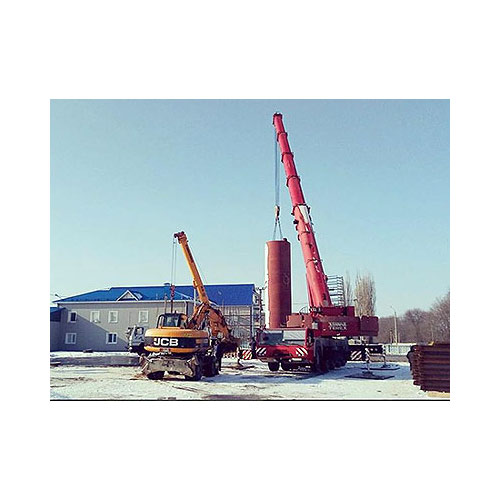

При листовой сборке, основная работа выполняется на объекте. На заводе только делаются специальные заготовки в виде согнутых листов металла. Данные заготовки транспортируют на объект, где производиться монтаж на заранее подготовленный железобетонный фундамент. Из закругленных листов пояс-за-поясом изготавливается вертикальный резервуар.

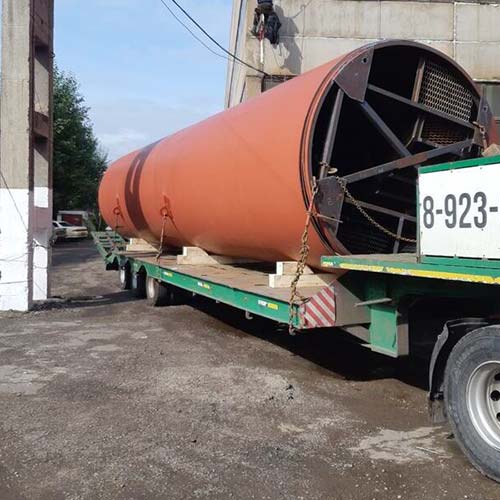

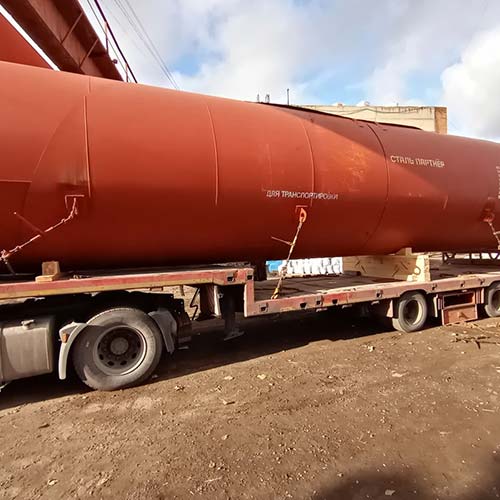

При рулонной технологии, основная работа проходит на заводе. Количество сварочных работ на объекте, при монтаже сводиться к минимуму. Стенка резервуара, днище и крыша полностью изготавливаются на заводе при помощи автоматической сварки. Готовые металлоконструкции сворачивают в рулон и транспортируются на объект. Монтаж сводиться к развертыванию рулонов и сварке крыши с днищем к стенке резервуара.

Комплектация и оборудование

По требованию заказчика дополнительно можно предусмотреть:

  • Внутреннее и внешнее покрытие антикоррозийными материалами по всей площади поверхности резервуара;
  • Покраску резервуара;

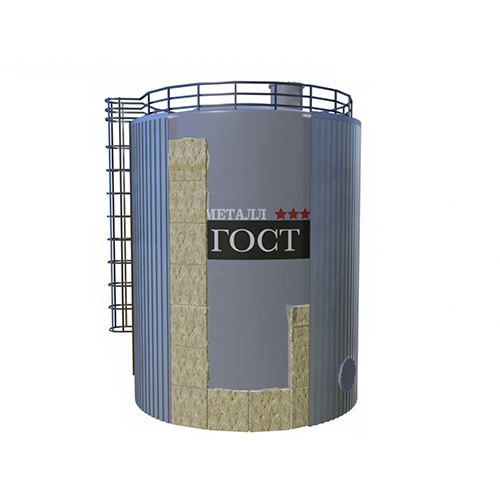

  • Обогрев и теплоизоляцию резервуара;
  • Резервуарное оборудование — уровнемеры, дыхательные клапаны, противопожарное оборудование, люки, патрубки и прочее.
