Резервуары вертикальные стальные РВС 500 м3 от производителей

Технические характеристики

Назначение

Резервуар вертикальный стальной объемом 500 м3 предназначен для хранения различных жидких сред, таких как нефть, нефтепродукты (дизельное топливо, керосин, мазут, битум и др), воды питьевой и воды для пожарного запаса, растительного и индустриального (автомобильного) масла, мелассы, патоки, жиров, кислот, щелочей и других веществ. Использование данного типа резервуаров для хранения горячей воды (бак-аккумулятор) недопустимо.

Видеообзор РВС

Область применения

Самое широкое распространение РВС получили в нефтепромышленности. Кроме продуктов нефтепереработки, в резервуарах можно сберегать запасы воды для нужд пожаротушения, хранение питьевой воды, складирование значительных объёмов жидких удобрений.

Промышленное применение вертикальных ёмкостей начинается с резервуаров вместительностью 500 м³. Реже требуются конструкции, позволяющие хранить до 10000 м³ или 20000 м³ жидкости. Встречаются также резервуары вместительностью до 120 000 м³, но их применение крайне ограничено. При необходимости складирования такого объёма жидкости чаще оборудуются резервуарные парки — комплексы из нескольких отдельно стоящих РВС.

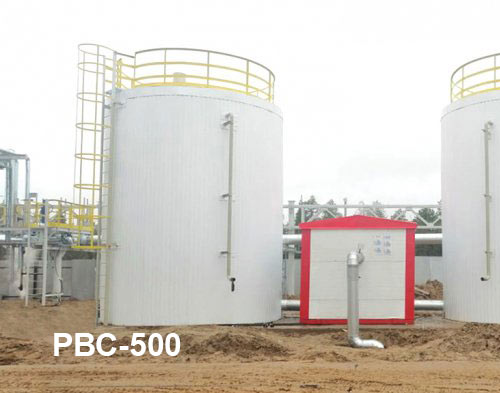

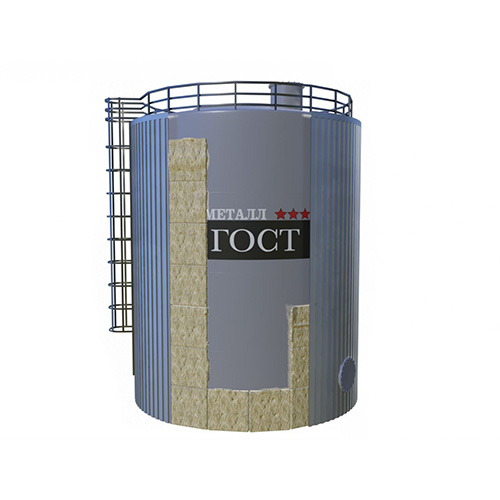

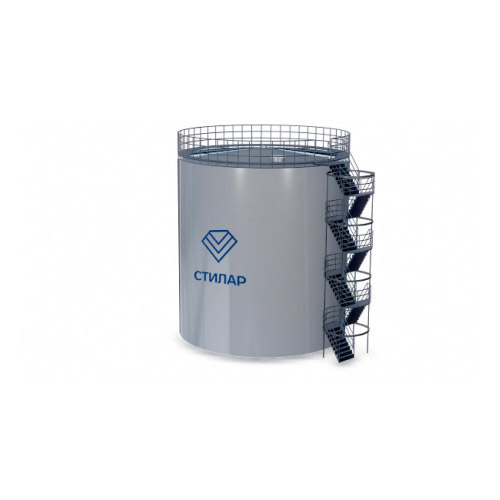

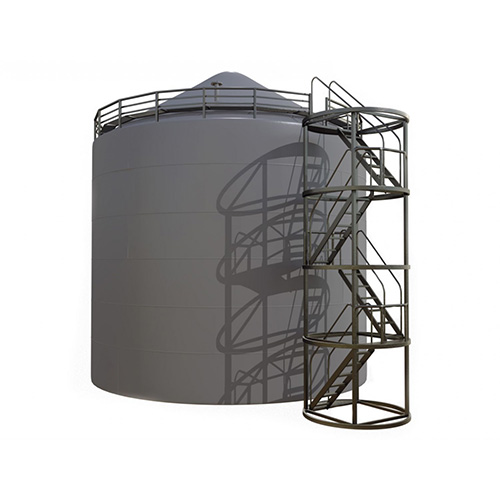

Конструкция РВС 500

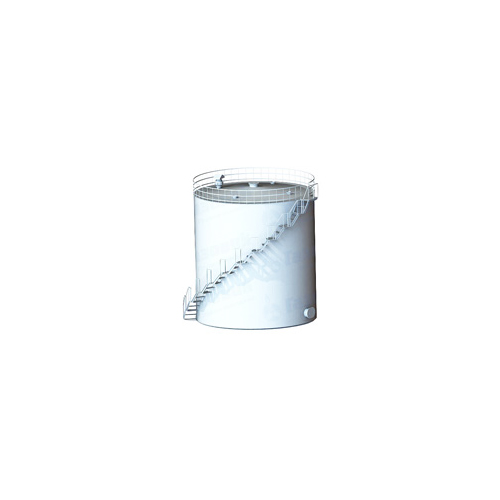

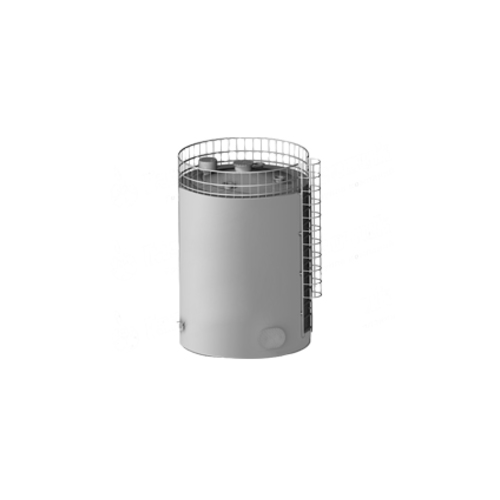

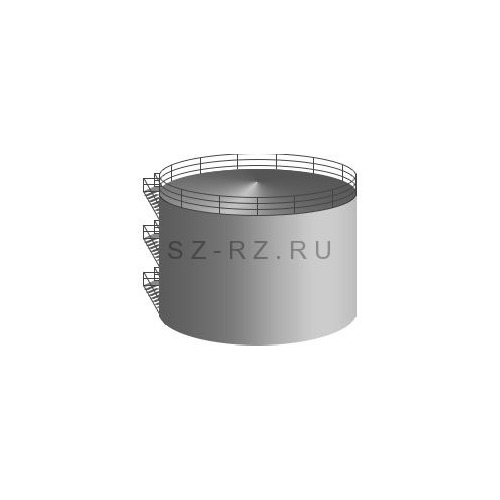

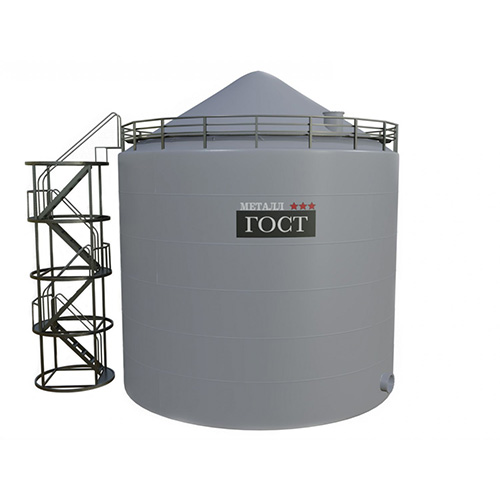

РВС 500 имеет цилиндрическую форму и конструктивно состоит из:

• металлической стенки с врезками для люков и патрубков;
• плоского днища;
• стационарной крыши;
• понтона (при необходимости);
• лестниц с площадками и ограждениями;
• люки, патрубки. При необходимости другое технологическое оборудование.

Конструкция РВСП 500

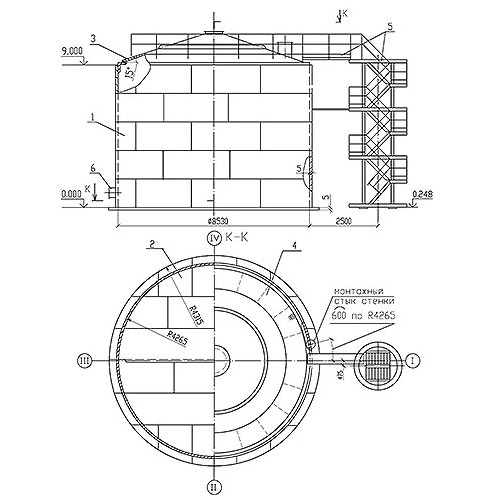

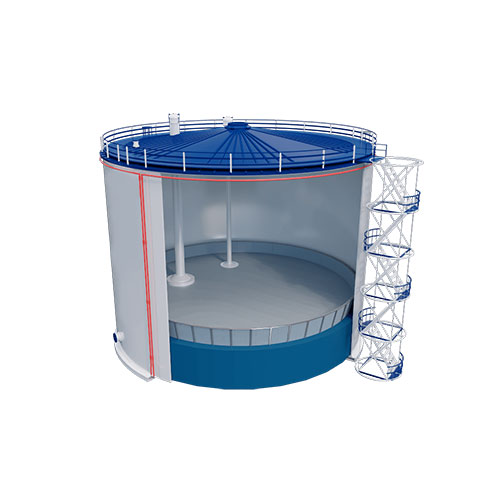

Резервуар РВСП-500 оборудован дном плоской формы и понтоном. Стенки имеют форму цилиндра. Тип крыши изделия — стационарный. Для доступа к крыше установлена металлическая лестница и мостик наверху. Резервуар имеет дополнительное техническое оборудование (см. рис.).

Все стальные металлические емкости (резервуары) и другое оборудование выпускается согласно ГОСТам. Отличаются стойкостью ко внешним природным воздействиям. Пробоотборники и люки-лазы имеют по два типа конструкции — для разных климатических условий (умеренных и суровых). Дыхательные клапаны, располагающиеся на крыше вертикального резервуара, приспособлены к климаты самых холодных регионов России.

Конструкция днища РВС 500

Резервуары РВС-500 — плоскодонные емкости с крышкой. Днище изготавливается в заводских условиях посредством технологии рулонирования. Для его производства используется углеродистая сталь ВСт3пс5.

В процессе прокатки листового металла, как правило, появляются хлопуны (искривления поверхности), увеличивающиеся от сварочных деформаций. При толщине материала 5 мм наблюдается заметное уменьшение хлопунов и улучшение геометрии днища.

Конструкция стенки РВС 500

Стенка емкости изготавливается из прямоугольного полотнища (с прямолинейными кромками), соединенного таким образом, что образуется цилиндрическая оболочка. Полотнище выполнено из сваренных между собой стальных листов 1,5х0,6 м.

Вертикальные соединения предусматривают наличие разбежки, а на продольных стыках в области начальной/конечной кромки имеются недоваренные участки, которые необходимы для выполнения зубчатого монтажного шва с помощью сварки.

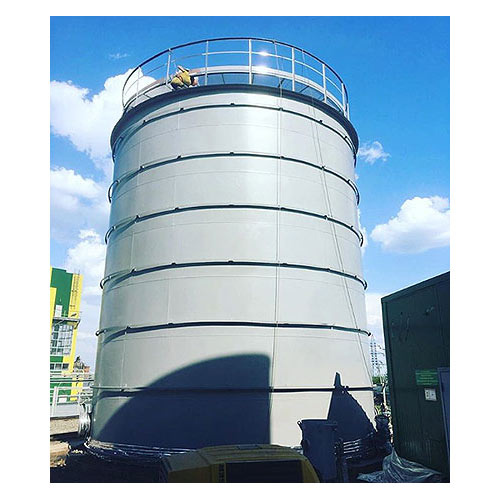

Высота стенок и внутренний диаметр резервуара выбираются исходя из его объема. Обычно стенка имеет несколько поясов, высота которых соответствует ширине листа, то есть 1,5 м. Каждый пояс имеет свой порядковый номер, увеличивающийся от днища к крышке.

Конструкция крыши РВС 500

Конусообразная крышка производится на специализированных предприятиях из рулонируемых полотнищ. Ее угол конусности может варьировать в пределах 15-30 градусов. Крышкой комплектуются емкости объемом 500 кубометров.

Полотнище, сваренное их отдельных листов, имеет круглую форму. На его поверхности на определенном расстоянии выполнены сегментные вырезы, при стягивании кромок которых формируется коническая крышка.

Исполнение

РВС 500 по исполнению бывают 3-ех видов:

• Со стационарной крышей
• Со стационарной крышей и понтоном под ней — РВСП 500
• С плавающей крышей — РВСПК 500

Плавающая крыша при наполнении и опорожнении емкости поднимается и опускается по специальным направляющим. За счет такой конструкции уменьшаются потери от испарения нефтепродуктов. Также исключается возможность возгорания нефтепродуктов.

В зависимости от климатических условий РВС 500 изготавливается из следующего металла:

• Малоуглеродистая сталь Ст3. При температуре эксплуатации не ниже — 40 градусов;
• Низколегированная сталь 09Г2С. Применяется при температуре эксплуатации ниже — 40 градусов;
• Нержавеющая сталь. Резервуары из нержавейки изготавливаются для хранения питьевой воды.

По технологии изготовления РВС 500 бывают листовые и рулонные.

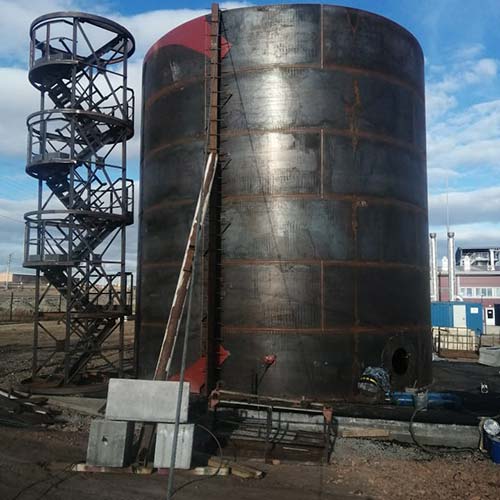

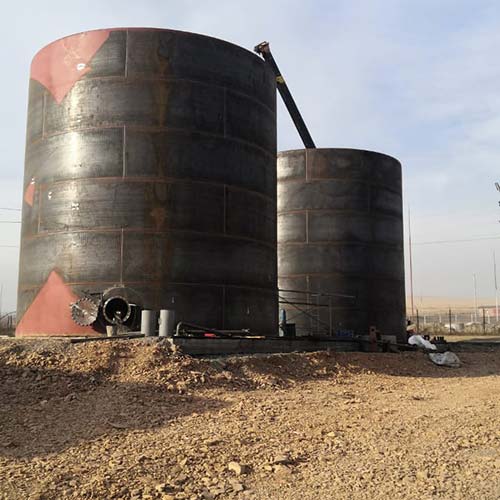

При листовой сборке, основная работа выполняется на объекте. На заводе только делаются специальные заготовки в виде согнутых листов металла. Данные заготовки транспортируют на объект, где производиться монтаж на заранее подготовленный железобетонный фундамент. Из закругленных листов пояс-за-поясом изготавливается вертикальный резервуар.

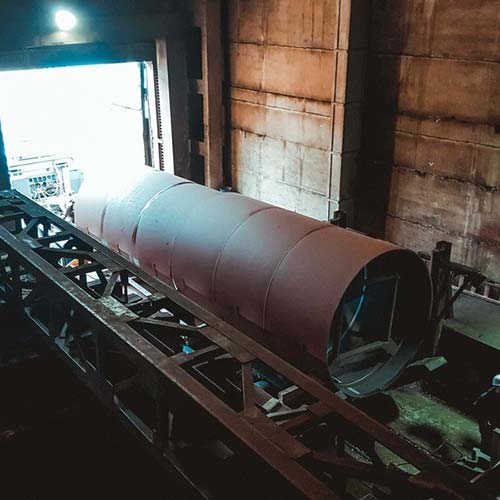

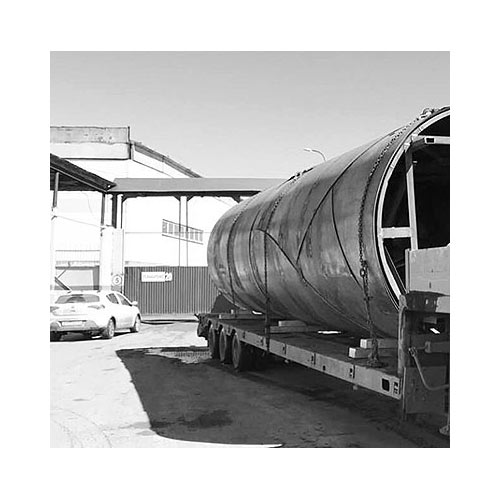

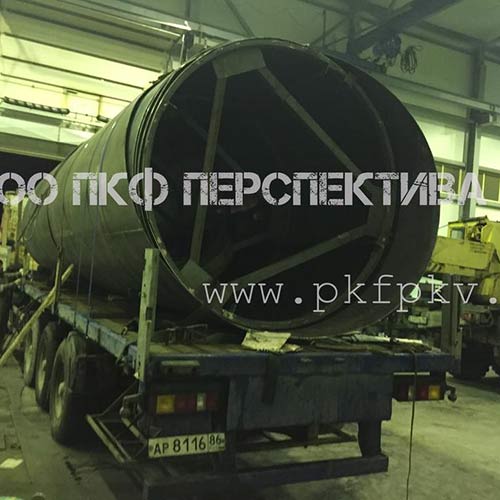

При рулонной технологии, основная работа проходит на заводе. Количество сварочных работ на объекте, при монтаже сводиться к минимуму. Стенка резервуара, днище и крыша полностью изготавливаются на заводе при помощи автоматической сварки. Готовые металлоконструкции сворачивают в рулон и транспортируются на объект. Монтаж сводиться к развертыванию рулонов и сварке крыши с днищем к стенке резервуара.

Комплектация и оборудование

• клапан дыхательный;
• клапан дыхательный механический;
• совмещенный механический дыхательный клапан;
• клапан предохранительный гидравлический;
• незамерзающий дыхательный клапан механический;
• клапан дыхательный закрытого типа;
• краны сифонные;
• патрубок замерного люка;
• люки замерные;
• хлопушки;
• механизмы управления хлопушками;
• огневые преградители;
• патрубки приемо-раздаточные;
• патрубки вентиляционные;
• пробоотборник секционный;
• приемо-раздаточные устройства;
• плавающие заборные устройства;
• генераторы пены средней кратности;
• шарниры чугунные;
• трубы подъемные;
• патрубки зачистные;
• монтажные патрубки.

Дополнительным оборудованием для резервуара могут быть лестницы, патрубки, люки и площадки для обслуживания, краны, измерительные приборы.
