Резервуары вертикальные стальные РВС 20000 м3 от производителей

  • Поставщиков: 19
  • Выдача КП: от 1 часа
  • Поставка: от 12 дней
  • Цена ниже: до 15%*



*через Эквимаркет согласно опросам покупателей за май-июнь 2022.





  • Назначение: прием, хранение и раздача темных и светлых нефтепродуктов, воды, водных растворов, а также химических жидкостей
  • Объем: 20 000 м3
  • Диаметр: 39 900 - 45 600 мм
  • Высота: 18 000 - 12 000 мм
  • Масса: 432 000 - 426 000 кг
Отправить запрос 19 поставщикам

Технические характеристики

Наименование параметра

Величина параметра

Номинальный объем, м³

20000

Внутренний диаметр стенки, мм

39 900 — 45 600

Высота стенки, мм

18 000 — 12 000

Плотность продукта, т/м³

0,9

Расчетная высота налива, мм

17100

Стенка РВС–20000:
Количество поясов, шт

12

Припуск на коррозию, мм

Толщина верхнего пояса, мм

11

Толщина нижнего пояса, мм

16

Днище РВС–20000:
Количество окраек, шт

22

Припуск на коррозию, мм

Толщина центральной части, мм

5

Толщина окраек, мм

12

Крыша РВС–20000:
Количество балок, шт.

36

Припуск на коррозию, мм

Несущий элемент

I 25Б1

Толщина настила, мм

5

Масса конструкций РВС–20000, кг:
Стенка

225136

Днище

57408

Крыша

106048

Лестница

1766

Площадки на крыше

6859

Люки и патрубки

3651

Комплектующие конструкции

4502

Каркасы и упаковка

27372

Всего

432 000 — 426 000

Назначение

Стальные резервуары служат для хранения:

  • нефти и нефтепродуктов (бензин, дизельное топливо, мазут, керосин);
  • аммиачной воды;
  • технических спиртов;
  • сахарных сиропов;
  • сжиженных газов;
  • и других жидкостей.

Применяется данное оборудование довольно широко, в том числе и в виде резервуаров для хранения топлива. Эти емкости бывают двух конструкций: без понтона (РВС-20000) и с понтоном (РВСП-20000). Резервуары РВС-20000 в основном имеют купольные покрытия. Покрытие резервуара РВС-20000 характеризуется большими пролётами.

Видеообзор РВС

Конструкция РВС 20 000

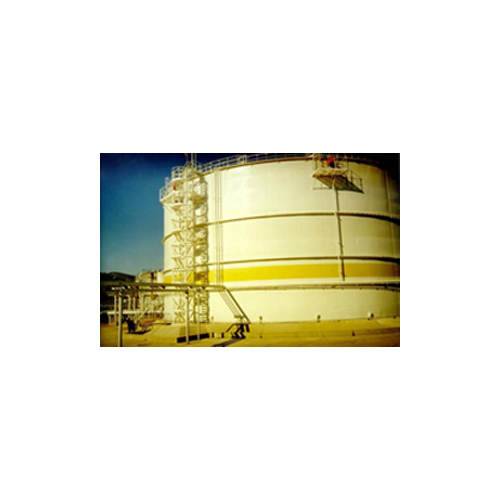

Резервуар РВС-20000 оборудован дном в форме конуса. Стенки имеют форму цилиндра. Тип крыши изделия — стационарный. Для доступа к крыше установлена металлическая лестница и мостик наверху. Резервуар имеет дополнительное техническое оборудование.

Все стальные металлические емкости (резервуары) и другое оборудование выпускается согласно ГОСТам. Отличаются стойкостью ко внешним природным воздействиям. Пробоотборники и люки-лазы имеют по два типа конструкции — для разных климатических условий (умеренных и суровых). Дыхательные клапаны, располагающиеся на крыше вертикального резервуара, приспособлены к климату самых холодных регионов России.

Конструкция РВСП 20 000

Резервуар РВС-20000 оборудован дном в форме конуса. Стенки имеют форму цилиндра. Тип крыши изделия — стационарный. Для доступа к крыше установлена металлическая лестница и мостик наверху. Резервуар имеет дополнительное техническое оборудование.

Все стальные металлические емкости (резервуары) и другое оборудование выпускается согласно ГОСТам. Отличаются стойкостью ко внешним природным воздействиям. Пробоотборники и люки-лазы имеют по два типа конструкции — для разных климатических условий (умеренных и суровых). Дыхательные клапаны, располагающиеся на крыше вертикального резервуара, приспособлены к климату самых холодных регионов России.

Конструкция днища РВС 20 000

Данная модель резервуаров имеет днище в форме конуса, уклон которого по направлению от центра составляет 1:100. У днища имеется центр, а также окрайки, материалом для изготовления которых служит ВСт3пс4. Центр днища выполнен по технологии рулонирования. Для изготовления полотнища применяют пластины из стали (5-6 мм), соединения — сварные, учитывая антикоррозийный припуск. Окрайки (отдельные листы стали) расположены по контуру центра.

Конструкция стенки РВС 20 000

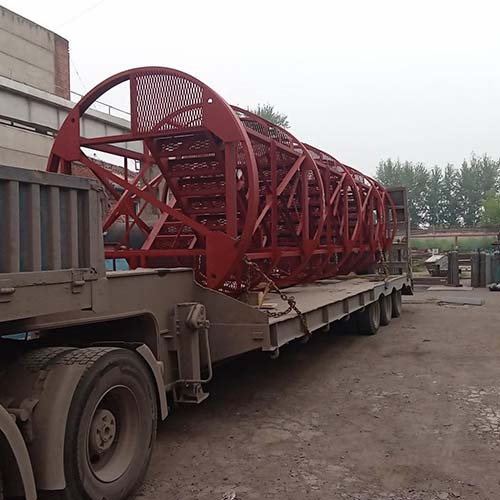

Стенки емкости изготовлены из рулона металла. Во время производства вырезаются листы прямоугольной формы размером 600 *150 см. Каждый лист имеет прямоугольную кромку.

Листы оборудованы надставками в форме треугольника, которые позволяют максимально качественно сформировать рулоны резервуарных стенок.

Стыки расположенные вертикально изготавливаются с разбежкой, а продольные располагаются в зонах начальной и конечной кромки. Специально недоваренные участки позволяют осуществлять монтаж зубчатых стыков. Поверхность стенок подразделяется на пояса шириной 1.5 метра. Каждый пояс пронумеровывается по порядку, начиная с самого нижнего листа.

Конструкция крыши РВС 20 000

Для больших емкостей крыши выполняются круглыми, зачастую это — купол сетчатой структуры. Также крыша может быть выполнена в виде купола из стали с кольцами и ребрами жесткости — данная конструкция кровли может производиться из деталей (щитов) полной заводской готовности, а также — из настила и отдельных каркасных деталей.

Исполнение

РВС-20000 м3 могут быть:

  • со стационарной/плавающей крышей (РВСПК)
  • с понтоном (РВСП)
  • одностенные
  • двустенные (с защитной стенкой)

Комплектация и оборудование

  • клапан дыхательный;
  • клапан дыхательный механический;
  • совмещенный механический дыхательный клапан;
  • клапан предохранительный гидравлический;
  • незамерзающий дыхательный клапан механический;
  • клапан дыхательный закрытого типа;
  • краны сифонные;
  • патрубок замерного люка;
  • люки замерные;
  • хлопушки;
  • механизмы управления хлопушками;
  • огневые преградители;
  • патрубки приемо-раздаточные;
  • патрубки вентиляционные;
  • пробоотборник секционный;
  • приемо-раздаточные устройства;
  • плавающие заборные устройства;
  • генераторы пены средней кратности;
  • шарниры чугунные;
  • трубы подъемные;
  • патрубки зачистные;
  • монтажные патрубки.

Дополнительным оборудованием для резервуара могут быть лестницы, патрубки, люки и площадки для обслуживания, краны, измерительные приборы.
